Máquina de corte a laser de fibra HLX series
para metaispara chapascom software de controle

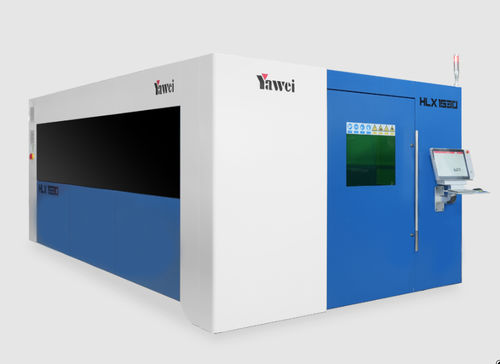

Máquina de corte a laser de fibra - HLX series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / com software de controle
Máquina de corte a laser de fibra - HLX series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / com software de controle
Guardar nos favoritos
Comparar

Características

Tecnologia
a laser de fibra
Material trabalhado
para metais
Formato das peças de trabalho
para chapas
Tipo de controle
com software de controle
Características de construção
de grande formato, 2D
Outras características
de alta velocidade, de precisão, de alto rendimento, de alta potência, para produção em massa
Curso X

3.070 mm, 4.085 mm, 6.120 mm
(120,87 in, 160,83 in, 240,94 in)

Curso Y

1.545 mm, 2.055 mm, 2.565 mm
(60,83 in, 80,91 in, 100,98 in)

Curso Z

300 mm, 340 mm
(12 in, 13 in)

Velocidade de corte

200 m/min

Potência do laser

6.000 W, 12.000 W, 20.000 W

Repetibilidade

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Aceleração

19,61 m/s², 24,52 m/s²
(64,34 ft/s², 80,45 ft/s²)

Comprimento total

9.300 mm, 11.600 mm, 16.000 mm
(366 in, 457 in, 630 in)

Largura total

5.000 mm, 5.600 mm, 5.800 mm
(197 in, 220 in, 228 in)

Altura

2.300 mm
(91 in)

Capacidade de carga

1.000 kg, 1.800 kg, 3.500 kg
(2.204,6 lb, 3.968,3 lb, 7.716,2 lb)

Descrição

Descrição do produto
A série HLX Ultra-fast Series é uma nova geração de máquinas de corte a laser de fibra de ultra-alta velocidade, concebida para produção industrial de alto rendimento e corte de perfis complexos. Apresenta estrutura de cama e viga reforçada, sistemas de controlo e transmissão melhorados e tecnologia avançada de processamento a laser, em conformidade com padrões internacionais.

Modelos disponíveis
  • HLX-1530
  • HLX-2040
  • HLX-2560

HLX-1530 - Parâmetros do produto
Intervalo de corte: 3050×1525 mm
Curso eixo X: 3070 mm
Curso eixo Y: 1545 mm
Curso eixo Z: 300 mm
Velocidade máxima de trajetória X-Y: 200 m/min
Aceleração máxima X/Y: 2,5 Gm/s²
Precisão de posicionamento: ±0,03 mm
Precisão de reposicionamento: ±0,02 mm
Carga máxima da mesa: 1000 Kg
Dimensões da máquina: 9300×5000×2300 mm
Potência do gerador laser: 6/12/20 kW

HLX-2040 - Parâmetros do produto
Intervalo de corte: 4065×2035 mm
Curso eixo X: 4085 mm
Curso eixo Y: 2055 mm
Curso eixo Z: 300 mm
Velocidade máxima de trajetória X-Y: 200 m/min
Aceleração máxima X/Y: 2,5 Gm/s²
Precisão de posicionamento: ±0,03 mm
Precisão de reposicionamento: ±0,02 mm
Carga máxima da mesa: 1800 Kg
Dimensões da máquina: 11600×5600×2300 mm
Potência do gerador laser: 6/12/20 kW

HLX-2560 - Parâmetros do produto
Intervalo de corte: 6100×2545 mm
Curso eixo X: 6120 mm
Curso eixo Y: 2565 mm
Curso eixo Z: 340 mm
Velocidade máxima de trajetória X-Y: 200 m/min
Aceleração máxima X/Y: 2,0 Gm/s²
Precisão de posicionamento: ±0,03 mm
Precisão de reposicionamento: ±0,02 mm
Carga máxima da mesa: 3500 Kg
Dimensões da máquina: 16000×5800×2300 mm
Potência do gerador laser: 6/12/20 kW

Características / Especificações técnicas
  • Nome da série: HLX Ultra-fast Series
  • Tipo de máquina: Máquina de corte laser de fibra ultra-rápida
  • Principais características: estrutura de cama & viga atualizada; sistema de controlo & transmissão atualizado; tecnologia avançada de processamento a laser; função de lista de trabalhos; diagnóstico remoto; sistema de proteção de saúde; interconexão com o centro de gestão de produção
  • Opções de potência do gerador laser: 6 kW / 12 kW / 20 kW
  • Velocidade máxima de trajetória X-Y: 200 m/min (todos os modelos)
  • Precisão de posicionamento: ±0,03 mm (todos os modelos)
  • Precisão de reposicionamento: ±0,02 mm (todos os modelos)
  • Aceleração: HLX-1530 & HLX-2040 = 2,5 Gm/s²; HLX-2560 = 2,0 Gm/s²
  • Curso eixo Z: HLX-1530 / HLX-2040 = 300 mm; HLX-2560 = 340 mm
  • Carga máxima da mesa: HLX-1530 = 1000 Kg; HLX-2040 = 1800 Kg; HLX-2560 = 3500 Kg
  • Dimensões da máquina: HLX-1530 = 9300×5000×2300 mm; HLX-2040 = 11600×5600×2300 mm; HLX-2560 = 16000×5800×2300 mm
