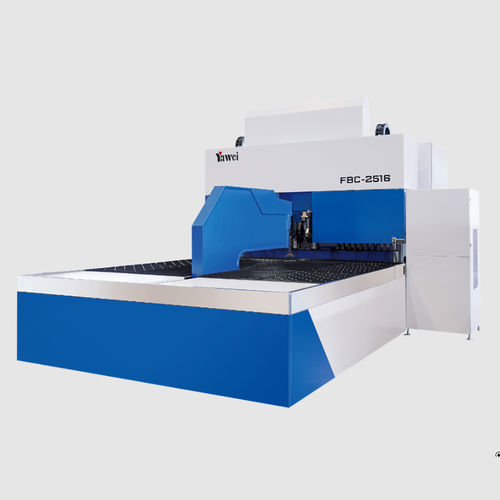

Prensa dobradeira servoelétrica FBC series

CNCcom trocador automático de ferramentasautomática

Visão geral do produto

• Matriz tipo dobradiça adaptável a peças de formato complexo, compensando as limitações das matrizes fixas.
• Troca automática de ferramenta/matriz que permite ajuste rápido de dimensão e substituição durante o processo.
• Dobradiça pneumática para evitar colisões no lado de conformação e prevenir riscos na superfície da peça.
• Controle servoelétrico completo com 20 eixos para operação precisa e eficiente em termos energéticos.

Parâmetros do produto — FBC2016
Comprimento diagonal máximo da chapa: 2400 mm
Comprimento máximo de dobra: 2000 mm
Altura máxima de dobra: 165 mm
Espessura máxima da chapa (aço macio 410 MPa): 2 mm
Espessura máxima da chapa (aço inox 600 MPa): 1,5 mm
Espessura máxima da chapa (liga de alumínio 265 MPa): 3 mm
Espessura mínima da chapa: 0,35 mm
Eixos servo: 20
Dimensões (C×L×A): 4,6 × 4,6 × 3,1 m
Peso da máquina: 14300 kg


Parâmetros do produto — FBC2516
Comprimento diagonal máximo da chapa: 2800 mm
Comprimento máximo de dobra: 2500 mm
Altura máxima de dobra: 165 mm
Espessura máxima da chapa (aço macio 410 MPa): 2 mm
Espessura máxima da chapa (aço inox 600 MPa): 1,5 mm
Espessura máxima da chapa (liga de alumínio 265 MPa): 3 mm
Espessura mínima da chapa: 0,35 mm
Eixos servo: 20
Dimensões (C×L×A): 5,5 × 4,9 × 3,2 m
Peso da máquina: 20000 kg


Parâmetros do produto — FBC3016
Comprimento diagonal máximo da chapa: 3400 mm
Comprimento máximo de dobra: 3000 mm
Altura máxima de dobra: 165 mm
Espessura máxima da chapa (aço macio 410 MPa): 2 mm
Espessura máxima da chapa (aço inox 600 MPa): 1,5 mm
Espessura máxima da chapa (liga de alumínio 265 MPa): 3 mm
Espessura mínima da chapa: 0,35 mm
Eixos servo: 20
Dimensões (C×L×A): 6,6 × 5,4 × 3,2 m
Peso da máquina: 23400 kg


Características / Especificações técnicas

• Série: dobradora CNC de painéis com troca automática de ferramenta série FBC (FBC2016, FBC2516, FBC3016).
• Modo de troca: troca totalmente automática de ferramenta/matriz com ajuste rápido e suporte a troca em processo.
• Tipo de matriz: matriz tipo dobradiça para formas complexas; dobradiça pneumática para evitar contato com a superfície da peça.
• Controle: servoelétrico completo — 20 eixos para precisão e repetibilidade.
• Capacidade de material (típica): aço macio (410 MPa) até 2 mm; aço inox (600 MPa) até 1,5 mm; liga de alumínio (265 MPa) até 3 mm.
• Espessura mínima da chapa: 0,35 mm.
• Aplicações: fabricação de painéis, invólucros, componentes HVAC, quadros elétricos e peças de chapa com perfis complexos.
