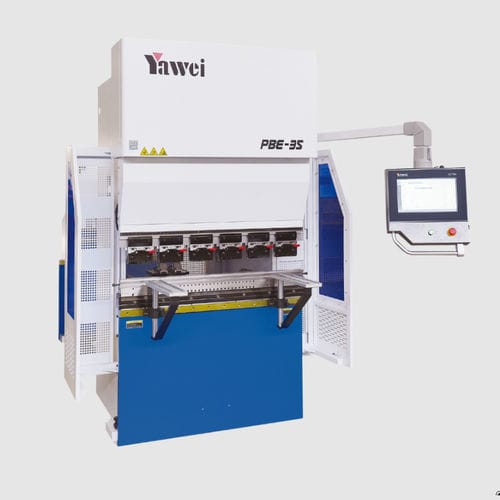

Prensa dobradeira servoelétrica PBE series

de alta velocidadecompactade precisão

Visão geral do produto
Dobradeira (press brake) elétrica com servo de alta velocidade e alta precisão, projetada para dobrar peças de pequeno e médio porte. Acionamento totalmente elétrico e sem óleo para reduzir consumo de energia e manutenção. Comando em voladizo com altura da mesa ajustável para facilitar o acesso do operador e a preparação de ferramentas. Pegada compacta que permite integrar a máquina em diversas linhas de produção e simplifica o transporte.

Modelos disponíveis

• PBE-25/850
• PBE-35/1250
• PBE-60/2050
• PBE-110/3100

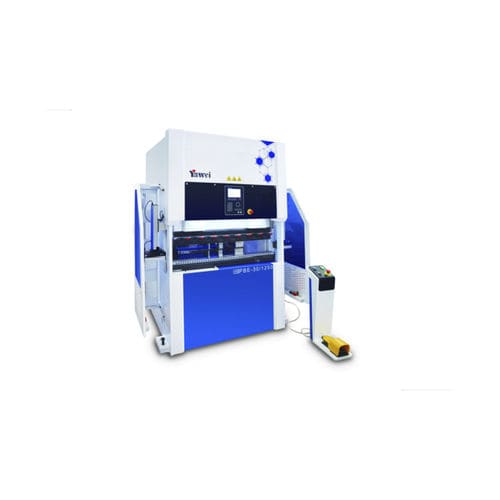

• PBED-35/1250
• PBED-60/2050

Especificações por modelo
PBED-35/1250
Força nominal: 350 kN
Comprimento da mesa A: 1250 mm
Espaçamento das colunas B: 1050 mm
Abertura da garganta D: 250 mm
Curso do deslizante C: 150 mm
Altura de montagem E: 480 mm
Velocidade do deslizante: 200 mm/s; 30 mm/s; 200 mm/s
Potência do motor: 6.3*2
Dimensões L×W×H: 1790×1350×2380 mm
Peso total: 3000 kg

PBE-110/3100
Força nominal: 1100 kN
Comprimento da mesa A: 3100 mm
Espaçamento das colunas B: 2600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 215 mm
Altura de montagem E: 600 mm
Velocidade do deslizante: 180 mm/s; 30 mm/s; 180 mm/s
Potência do motor: 37*2
Dimensões L×W×H: 3580×1570×2715 mm
Peso total: 7500 kg

PBE-60/2050
Força nominal: 600 kN
Comprimento da mesa A: 2050 mm
Espaçamento das colunas B: 1750 mm
Abertura da garganta D: 350 mm
Curso do deslizante C: 190 mm
Altura de montagem E: 495 mm
Velocidade do deslizante: 200 mm/s; 30 mm/s; 200 mm/s
Potência do motor: 15*2
Dimensões L×W×H: 2800×1485×2400 mm
Peso total: 5500 kg

PBE-35/1250
Força nominal: 350 kN
Comprimento da mesa A: 1250 mm
Espaçamento das colunas B: 1050 mm
Abertura da garganta D: 250 mm
Curso do deslizante C: 150 mm
Altura de montagem E: 480 mm
Velocidade do deslizante: 200 mm/s; 30 mm/s; 200 mm/s
Potência do motor: 7.5*2
Dimensões L×W×H: 1940×1500×2380 mm
Peso total: 3000 kg

PBE-25/850
Força nominal: 250 kN
Comprimento da mesa A: 850 mm
Espaçamento das colunas B: 900 mm
Abertura da garganta D: 250 mm
Curso do deslizante C: 190 mm
Altura de montagem E: 520 mm
Velocidade do deslizante: 200 mm/s; 30 mm/s; 200 mm/s
Potência do motor: 11 kW
Dimensões L×W×H: 1790×1320×2340 mm
Peso total: 3000 kg

PBED-60/2050
Força nominal: 600 kN
Comprimento da mesa A: 2050 mm
Espaçamento das colunas B: 1750 mm
Abertura da garganta D: 350 mm
Curso do deslizante C: 190 mm
Altura de montagem E: 495 mm
Velocidade do deslizante: 200 mm/s; 30 mm/s; 200 mm/s
Potência do motor: 9.5*2
Dimensões L×W×H: 2800×1485×2600 mm
Peso total: 5500 kg

Principais características

• Acionamento totalmente elétrico e sem óleo para reduzir consumo e manutenção.
• Alta velocidade e precisão, adequado para peças pequenas e médias.
• Comando em voladizo e altura da mesa ajustável para melhor acesso e trocas de ferramentas rápidas.
• Pequena área ocupada e gama de modelos para diferentes necessidades de produção.

Características técnicas

• A série PBE/PBED cobre forças nominais de 250 kN a 1100 kN e comprimentos de mesa de 850 mm a 3100 mm.
• Abertura da garganta (D): 250 mm / 350 mm / 410 mm dependendo do modelo; curso do deslizante (C): 150–215 mm.
• Velocidades do deslizante em múltiplos estágios (ex.: 200 mm/s, 30 mm/s); altura de montagem E tipicamente 480–600 mm.
• Potência dos motores e dimensões variam conforme o modelo — ver especificações por modelo para detalhes.
