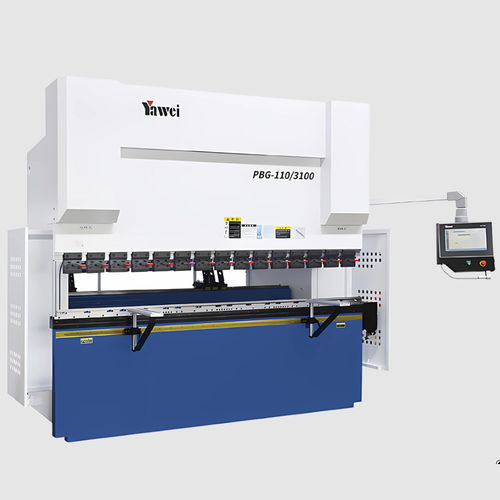

Prensa dobradeira servo-hidráulica PBG series

CNCde alta velocidadecompacta

Visão geral
Acionamentos com duplo servomotor e tecnologia de dupla bomba de óleo proporcionam ciclos rápidos e alta produtividade. O controle avançado de pressão melhora a eficiência energética e reduz o consumo de óleo, além de aumentar a estabilidade da máquina. Reservatório de óleo compacto e estrutura sem tubulação minimizam manutenção e risco de vazamentos.

Principais características

• Acionamento duplo servo com dupla bomba para maior velocidade e resposta
• Controle avançado de pressão para menor consumo de energia e conformação estável
• Reservatório compacto e layout sem tubulação para reduzir manutenção e vazamentos
• Velocidades do deslizador em múltiplas etapas e potência de motor selecionável por modelo
• Faixa de forças de dobragem de 1100 kN a 2200 kN e comprimentos de dobragem de 3100 mm a 4500 mm

Modelos disponíveis

• PBG-63/2050
• PBG-63/2550
• PBG-110/3100
• PBG-110/4100 Curtain wall
• PBG-110/4500 Curtain wall
• PBG-160/3100
• PBG-160/4100
• PBG-220/3100
• PBG-220/4100

Parâmetros técnicos (modelos selecionados)
PBG-110/4500 Curtain wall
Pressão de dobra: 1100 kN
Comprimento de dobra A: 4500 mm
Distância entre colunas B: 3800 mm
Profundidade da garganta D: 550 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 630 mm
Velocidade do deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potência do motor principal: 2×7.9 kW
Volume do reservatório: 2×60 L
Dimensões totais L×W×H: 5070×1700×2870 mm
Peso da máquina: 9500 kg

PBG-110/4100 Curtain wall
Pressão de dobra: 1100 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade da garganta D: 550 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 630 mm
Velocidade do deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potência do motor principal: 2×7.9 kW
Volume do reservatório: 2×60 L
Dimensões totais L×W×H: 4670×1700×2780 mm
Peso da máquina: 8800 kg

PBG-220/4100
Pressão de dobra: 2200 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade da garganta D: 410 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 550 mm
Velocidade do deslizador: 180 mm/s; 15 mm/s; 180 mm/s
Potência do motor principal: 2×11 kW
Volume do reservatório: 2×80 L
Dimensões totais L×W×H: 4710×1750×2950 mm
Peso da máquina: 12800 kg

PBG-220/3100
Pressão de dobra: 2200 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade da garganta D: 410 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 550 mm
Velocidade do deslizador: 180 mm/s; 15 mm/s; 180 mm/s
Potência do motor principal: 2×11 kW
Volume do reservatório: 2×80 L
Dimensões totais L×W×H: 3710×1750×2850 mm
Peso da máquina: 10800 kg

PBG-160/4100
Pressão de dobra: 1600 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade da garganta D: 410 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 550 mm
Velocidade do deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potência do motor principal: 2×7.9 kW
Volume do reservatório: 2×60 L
Dimensões totais L×W×H: 4690×1500×2850 mm
Peso da máquina: 10500 kg

PBG-160/3100
Pressão de dobra: 1600 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade da garganta D: 410 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 550 mm
Velocidade do deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potência do motor principal: 2×7.9 kW
Volume do reservatório: 2×60 L
Dimensões totais L×W×H: 3690×1500×2780 mm
Peso da máquina: 8600 kg

PBG-110/3100
Pressão de dobra: 1100 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade da garganta D: 410 mm
Curso do deslizador C: 215 mm
Altura da matriz E: 550 mm
Velocidade do deslizador: 220 mm/s; 18 mm/s; 200 mm/s
Potência do motor principal: 2×7.9 kW
Volume do reservatório: 2×60 L
Dimensões totais L×W×H: 3670×1430×2650 mm
Peso da máquina: 7000 kg
