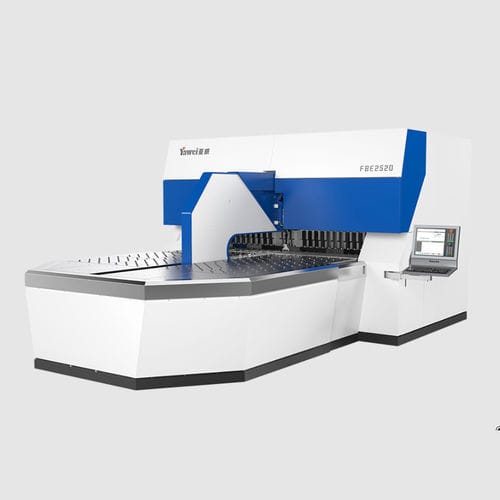

Curvadora servoelétrica FBE series

para chapasautomáticaCNC

Descrição

• Interface homem‑máquina com ecrã tátil completo integrado num potente sistema CNC.
• Dispositivo de troca automática de ferramentas para acelerar a preparação e a operação.
• Dispositivo de posicionamento de alta flexibilidade para peças assimétricas.
• Compensação de precisão integrada para qualidade consistente da peça.
• Novo design exterior industrial.

Parâmetro do produto — FBE2520
Comprimento diagonal máximo da chapa: 2800 mm
Comprimento máximo de dobra: 2500 mm
Altura máxima de dobra: 200 mm
Espessura máxima da chapa (Aço macio 410 MPa): 3 mm
Espessura máxima da chapa (Aço inox 600 MPa): 2 mm
Espessura máxima da chapa (Liga de alumínio 265 MPa): 4 mm
Espessura mínima da chapa: 0,35 mm
Eixos servos: 21
Dimensões (C×L×A): 6×4×2,6 m
Peso da máquina: 25500 kg

Parâmetro do produto — FBE3220
Comprimento diagonal máximo da chapa: 3500 mm
Comprimento máximo de dobra: 3200 mm
Altura máxima de dobra: 200 mm
Espessura máxima da chapa (Aço macio 410 MPa): 3 mm
Espessura máxima da chapa (Aço inox 600 MPa): 2 mm
Espessura máxima da chapa (Liga de alumínio 265 MPa): 4 mm
Espessura mínima da chapa: 0,35 mm
Eixos servos: 21
Dimensões (C×L×A): 7×5×2,65 m
Peso da máquina: 30500 kg

Especificações técnicas

• Opções de modelo: FBE2520, FBE3220.
• Interface homem‑máquina: ecrã tátil completo com potente sistema CNC.
• Ferramentaria: dispositivo de troca automática de ferramentas para preparação e eficiência.
• Posicionamento: dispositivo de posicionamento de alta flexibilidade para peças assimétricas.
• Precisão: solução de compensação de precisão integrada.
• Comprimento diagonal máximo: FBE2520 = 2800 mm; FBE3220 = 3500 mm.
• Comprimento máximo de dobra: FBE2520 = 2500 mm; FBE3220 = 3200 mm.
• Altura máxima de dobra: 200 mm (ambos os modelos).
• Espessura máxima da chapa (Aço macio 410 MPa): 3 mm (ambos os modelos).
• Espessura máxima da chapa (Aço inox 600 MPa): 2 mm (ambos os modelos).
• Espessura máxima da chapa (Liga de alumínio 265 MPa): 4 mm (ambos os modelos).
• Espessura mínima da chapa: 0,35 mm (ambos os modelos).
• Eixos servos: 21 eixos (ambos os modelos).
• Dimensões totais (C×L×A): FBE2520 = 6×4×2,6 m; FBE3220 = 7×5×2,65 m.
• Peso da máquina: FBE2520 = 25500 kg; FBE3220 = 30500 kg.
