Máquina de corte a laser HLE series
para metaispara chapasCNC

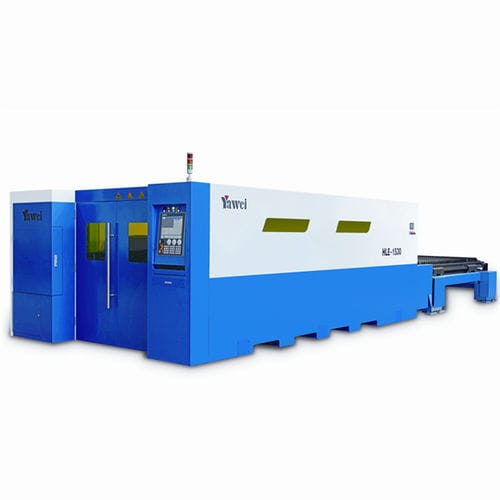

Máquina de corte a laser - HLE series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / CNC
Máquina de corte a laser - HLE series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / CNC
Máquina de corte a laser - HLE series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / CNC - imagem - 2
Guardar nos favoritos
Comparar

Características

Tecnologia
a laser
Material trabalhado
para metais
Formato das peças de trabalho
para chapas
Tipo de controle
CNC
Características de construção
tipo pórtico
Outras características
de alto desempenho
Curso X

MÁX: 13.040 mm
(513,39 in)

MÍN: 3.070 mm
(120,87 in)

Curso Y

MÁX: 3.220 mm
(126,77 in)

MÍN: 1.545 mm
(60,83 in)

Curso Z

MÁX: 430 mm
(17 in)

MÍN: 300 mm
(12 in)

Velocidade de corte

MÁX: 2,833 m/s
(9,295 ft/s)

MÍN: 1,667 m/s
(5,469 ft/s)

Potência do laser

MÁX: 80.000 W

MÍN: 3.000 W

Repetibilidade

0,02 mm, 0,03 mm
(0,0008 in, 0,0012 in)

Aceleração

MÁX: 14,71 m/s²
(48,26 ft/s²)

MÍN: 9,81 m/s²
(32,19 ft/s²)

Comprimento total

MÁX: 30.000 mm
(1.181 in)

MÍN: 9.200 mm
(362 in)

Largura total

MÁX: 6.500 mm
(256 in)

MÍN: 5.000 mm
(197 in)

Peso

32.000 kg
(70.547,92 lb)

Capacidade de carga

MÁX: 19.500 kg
(42.990,1 lb)

MÍN: 1.000 kg
(2.204,6 lb)

Descrição

Visão geral
  • Máquinas de corte a laser série HLE com pórtico, projetadas para corte industrial de chapas com controle reativo e baixo custo operacional.
  • Tecnologia de corte de superfície luminosa para cortes rápidos e precisos, com mínima conicidade e baixa rugosidade.
  • Estrutura de base de alta rigidez com acionamento duplo do pórtico e recozimento para alívio de tensões, garantindo operação estável.
  • Interface de operação humanizada com biblioteca de parâmetros de corte atualizada e cabeça de corte com proteção anti-colisão.


Parâmetros do produto
HLE-25120
Faixa de corte: 12100*2545mm
Curso eixo X: 12120mm
Curso eixo Y: 2565mm
Curso eixo Z: 430mm
Velocidade máxima trajetória X-Y: 170m/min
Aceleração máxima X/Y: 1.2Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 9400/14000Kg
Dimensões máquina: 28700*5800*2300mm
Peso da máquina: 32000Kg
Potência do gerador laser: 12/20/30/40/50/60/80Kw

HLE-2580
Faixa de corte: 8100*2545mm
Curso eixo X: 8120mm
Curso eixo Y: 2565mm
Curso eixo Z: 430mm
Velocidade máxima trajetória X-Y: 170m/min
Aceleração máxima X/Y: 1.2Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 6250/9400Kg
Dimensões máquina: 20500*5800*2300mm
Potência do gerador laser: 12/20/30/40/60/80Kw

HLE-2560
Faixa de corte: 6100*2545mm
Curso eixo X: 6120mm
Curso eixo Y: 2565mm
Curso eixo Z: 340mm
Velocidade máxima trajetória X-Y: 170m/min
Aceleração máxima X/Y: 1.2Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 3500Kg
Dimensões máquina: 16000*5800*2300mm
Potência do gerador laser: 3/6/12Kw

HLE-2040
Faixa de corte: 4065*2035mm
Curso eixo X: 4085mm
Curso eixo Y: 2055mm
Curso eixo Z: 300mm
Velocidade máxima trajetória X-Y: 170m/min
Aceleração máxima X/Y: 1.5Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 1800Kg
Dimensões máquina: 11500*5600*2300mm
Potência do gerador laser: 3/6/12Kw

HLE-1530
Faixa de corte: 3050*1525mm
Curso eixo X: 3070mm
Curso eixo Y: 1545mm
Curso eixo Z: 300mm
Velocidade máxima trajetória X-Y: 170m/min
Aceleração máxima X/Y: 1.5Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 1000Kg
Dimensões máquina: 9200*5000*2300mm
Potência do gerador laser: 3/6/12Kw

HLE-32130
Faixa de corte: 13000*3200mm
Curso eixo X: 13040mm
Curso eixo Y: 3220mm
Curso eixo Z: 400mm
Velocidade máxima trajetória X-Y: 100m/min
Aceleração máxima X/Y: 1.0Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 13000/19500Kg
Dimensões máquina: 30000*6500*2500mm
Potência do gerador laser: 12/20/30/40/60/80Kw

Especificações técnicas
  • Nome da série: HLE (High-Performance Series)
  • Precisão de posicionamento (típica): ±0.03mm
  • Precisão de reposicionamento (típica): ±0.02mm
  • Velocidade máxima trajetória X-Y: até 170m/min (modelos padrão), 100m/min para HLE-32130
  • Aceleração máxima X/Y: tip. 1.2Gm/s², até 1.5Gm/s² em alguns modelos médios, 1.0Gm/s² para o maior modelo
  • Opções de potência do laser (dependendo do modelo): 3Kw, 6Kw, 12Kw, 20Kw, 30Kw, 40Kw, 50Kw, 60Kw, 80Kw
  • Carga máxima da mesa: de 1000Kg (HLE-1530) até 19500Kg (HLE-32130)
  • Curso do eixo Z varia por modelo (tipicamente 300–430mm)
  • Estrutura: pórtico com duplo acionamento e base de alta rigidez com recozimento
  • Interface: interface humanizada com biblioteca de parâmetros e proteção anti-colisão da cabeça de corte
