Máquina de corte a laser HLA series
para metaispara chapasde carga manual

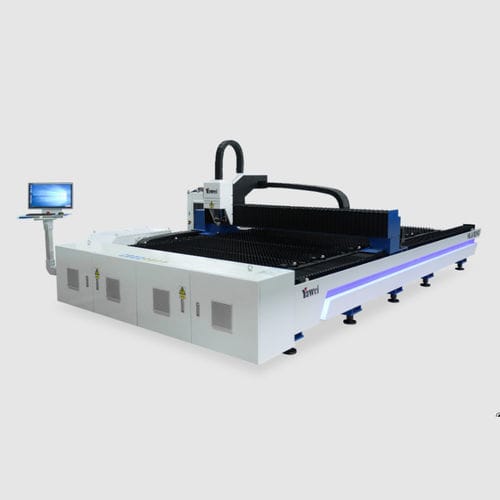

Máquina de corte a laser - HLA series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / de carga manual
Máquina de corte a laser - HLA series - JIANGSU YAWEI MACHINE TOOL - para metais / para chapas / de carga manual
Guardar nos favoritos
Comparar

Características

Tecnologia
a laser
Material trabalhado
para metais
Formato das peças de trabalho
para chapas
Sistema de carga das peças
de carga manual
Características de construção
compacta, de dois pórticos, com mesa fixa, flexível
Outras características
de precisão
Curso X

MÍN: 3.070 mm
(120,87 in)

MÁX: 13.120 mm
(516,54 in)

Curso Y

MÍN: 1.545 mm
(60,83 in)

MÁX: 3.120 mm
(122,83 in)

Curso Z

MÍN: 120 mm
(5 in)

MÁX: 170 mm
(7 in)

Velocidade de corte

MÍN: 1,667 m/s
(5,469 ft/s)

MÁX: 2,333 m/s
(7,654 ft/s)

Potência do laser

MÍN: 3.000 W

MÁX: 80.000 W

Repetibilidade

0,02 mm
(0,0008 in)

Aceleração

MÍN: 7,85 m/s²
(25,75 ft/s²)

MÁX: 11,77 m/s²
(38,62 ft/s²)

Comprimento total

MÍN: 5.000 mm
(197 in)

MÁX: 17.000 mm
(669 in)

Altura

2.000 mm
(79 in)

Capacidade de carga

MÍN: 900 kg
(1.984,2 lb)

MÁX: 18.000 kg
(39.683,2 lb)

Descrição

Descrição do produto
Estrutura de máquina compacta com pequena área ocupada para uso eficiente do espaço de fábrica.
Área de corte aberta projetada para facilitar o carregamento e descarregamento de chapas e adaptar-se a diferentes locais.
Porta de extração de poeira localizada sob a área de corte para melhorar a remoção de fumos/poeira e garantir operação estável a longo prazo.
Portico aberto com acionamento duplo e estrutura de bancada única para movimento estável e confiabilidade do processo.
Base soldada com viga em liga de alumínio para atender requisitos de movimento com alta aceleração.
Quadro elétrico separado para colocação flexível conforme o layout do local.

Parâmetros do produto - Modelos
  • HLA-1530
  • HLA-2040
  • HLA-2560
  • HLA-2580
  • HLA-25120
  • HLA-30130

HLA-1530
Faixa de corte: 3050*1525mm
Curso eixo X: 3070mm
Curso eixo Y: 1545mm
Curso eixo Z: 120mm
Velocidade máxima de trajetória X-Y: 140m/min
Aceleração máxima X/Y: 1.2Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 900Kg
Dimensões da máquina: 5000*3700*2000mm
Potência do gerador laser: 3/6kW

HLA-2040
Faixa de corte: 4065*2035mm
Curso eixo X: 4085mm
Curso eixo Y: 2055mm
Curso eixo Z: 120mm
Velocidade máxima de trajetória X-Y: 140m/min
Aceleração máxima X/Y: 1.2Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 1500Kg
Dimensões da máquina: 6000*4400*2000mm
Potência do gerador laser: 3/6kW

HLA-2560
Faixa de corte: 6100*2545mm
Curso eixo X: 6120mm
Curso eixo Y: 2565mm
Curso eixo Z: 170mm
Velocidade máxima de trajetória X-Y: 140m/min
Aceleração máxima X/Y: 1.0Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 3000Kg
Dimensões da máquina: 8800*5400*2000mm
Potência do gerador laser: 12/20/30/40/50/60/80kW

HLA-2580
Faixa de corte: 8100*2545mm
Curso eixo X: 8120mm
Curso eixo Y: 2565mm
Curso eixo Z: 170mm
Velocidade máxima de trajetória X-Y: 140m/min
Aceleração máxima X/Y: 1.0Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 6250/9400Kg
Dimensões da máquina: 11400*5500*2000mm
Potência do gerador laser: 12/20/30/40/50/60/80kW

HLA-25120
Faixa de corte: 12100*2545mm
Curso eixo X: 12120mm
Curso eixo Y: 2565mm
Curso eixo Z: 170mm
Velocidade máxima de trajetória X-Y: 140m/min
Aceleração máxima X/Y: 1.0Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 9400/14000Kg
Dimensões da máquina: 15500*5500*2000mm
Potência do gerador laser: 12/20/30/40/50/60/80kW

HLA-30130
Faixa de corte: 13100*3100mm
Curso eixo X: 13120mm
Curso eixo Y: 3120mm
Curso eixo Z: 170mm
Velocidade máxima de trajetória X-Y: 100m/min
Aceleração máxima X/Y: 0.8Gm/s²
Precisão de posicionamento: ±0.03mm
Precisão de reposicionamento: ±0.02mm
Carga máxima da mesa: 12000/18000Kg
Dimensões da máquina: 17000*6000*2000mm
Potência do gerador laser: 12/20/30/40/50/60/80kW

Características técnicas / Especificações
  • Estrutura compacta com pequena área de ocupação.
  • Área de corte aberta para facilitar a movimentação e adaptação ao local.
  • Porta de extração sob a área de corte para melhorar a remoção de poeira e fumos.
  • Pórtico aberto com acionamento duplo e mesa única para desempenho estável e boa repetibilidade.
  • Cama soldada com viga de liga de alumínio para suportar perfis de movimento de alta aceleração.
  • Quadro elétrico separado para instalação flexível conforme o layout da fábrica.
  • Precisão de posicionamento: ±0.03mm; Precisão de repetição: ±0.02mm.
  • Velocidade máxima de trajetória X-Y: até 140m/min (dependendo do modelo).
  • Aceleração máxima X/Y: até 1.2Gm/s² (dependendo do modelo).
  • Opções de potência do gerador laser: 3/6kW para modelos menores; série 12–80kW para modelos maiores.
