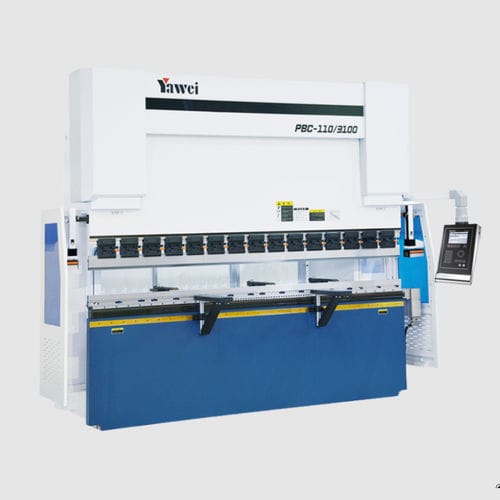

Prensa dobradeira hidráulica PBC series

CNCde grandes dimensõespara oficina

Visão geral do produto
Plataforma de trabalho com sistema mecânico de compensação (crowning), ajustável ponto a ponto para assegurar precisão e resultados de dobra consistentes.
Estrutura de trilho duplo do cursor para movimento vertical mais suave e redução de desvios.
Suporte de material móvel em guia linear que facilita o manuseio vertical e o posicionamento da peça.
Opções de controlo e configuração que permitem funções ampliadas mantendo operação simples.

Modelos

• PBC-50/2050
• PBC-80/2550
• PBC-110/3100
• PBC-110/4100
• PBC-160/3100
• PBC-160/4100
• PBC-220/3100
• PBC-220/4100

Dados técnicos - PBC-50/2050
Pressão de dobragem: 500 kN
Comprimento de dobragem A: 2050 mm
Distância entre colunas B: 1750 mm
Profundidade do fole D: 350 mm
Curso do deslizador C: 175 mm
Altura do molde E: 495 mm
Velocidade do deslizador: 200 mm/s 18 mm/s 200 mm/s
Potência motor principal: 6,2 kW
Volume do depósito de óleo: 150 L
Dimensões L×W×H: 2690 × 1520 × 2415 mm
Peso da máquina: 4500 kg

Dados técnicos - PBC-80/2550
Pressão de dobragem: 800 kN
Comprimento de dobragem A: 2550 mm
Distância entre colunas B: 2150 mm
Profundidade do fole D: 350 mm
Curso do deslizador C: 175 mm
Altura do molde E: 495 mm
Velocidade do deslizador: 200 mm/s 18 mm/s 200 mm/s
Potência motor principal: 8,5 kW
Volume do depósito de óleo: 200 L
Dimensões L×W×H: 3130 × 1520 × 2515 mm
Peso da máquina: 6000 kg

Dados técnicos - PBC-110/3100
Pressão de dobragem: 1100 kN
Comprimento de dobragem A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade do fole D: 410 mm
Curso do deslizador C: 265 mm
Altura do molde E: 600 mm
Velocidade do deslizador: 220 mm/s 18 mm/s 200 mm/s
Potência motor principal: 12,4 kW
Volume do depósito de óleo: 200 L
Dimensões L×W×H: 3600 × 1520 × 2850 mm
Peso da máquina: 8500 kg

Dados técnicos - PBC-110/4100
Pressão de dobragem: 1100 kN
Comprimento de dobragem A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade do fole D: 410 mm
Curso do deslizador C: 265 mm
Altura do molde E: 600 mm
Velocidade do deslizador: 220 mm/s 18 mm/s 200 mm/s
Potência motor principal: 12,4 kW
Volume do depósito de óleo: 300 L
Dimensões L×W×H: 4600 × 1520 × 2850 mm
Peso da máquina: 9200 kg

Dados técnicos - PBC-160/3100
Pressão de dobragem: 1600 kN
Comprimento de dobragem A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade do fole D: 410 mm
Curso do deslizador C: 265 mm
Altura do molde E: 600 mm
Velocidade do deslizador: 200 mm/s 15 mm/s 180 mm/s
Potência motor principal: 17,8 kW
Volume do depósito de óleo: 300 L
Dimensões L×W×H: 3620 × 1570 × 3010 mm
Peso da máquina: 10000 kg

Dados técnicos - PBC-160/4100
Pressão de dobragem: 1600 kN
Comprimento de dobragem A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade do fole D: 410 mm
Curso do deslizador C: 265 mm
Altura do molde E: 600 mm
Velocidade do deslizador: 200 mm/s 15 mm/s 180 mm/s
Potência motor principal: 17,8 kW
Volume do depósito de óleo: 400 L
Dimensões L×W×H: 4620 × 1570 × 3060 mm
Peso da máquina: 11900 kg

Dados técnicos - PBC-220/3100
Pressão de dobragem: 2200 kN
Comprimento de dobragem A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade do fole D: 410 mm
Curso do deslizador C: 265 mm
Altura do molde E: 600 mm
Velocidade do deslizador: 160 mm/s 14 mm/s 160 mm/s
Potência motor principal: 21,4 kW
Volume do depósito de óleo: 300 L
Dimensões L×W×H: 3640 × 1820 × 3025 mm
Peso da máquina: 12300 kg

Dados técnicos - PBC-220/4100
Pressão de dobragem: 2200 kN
Comprimento de dobragem A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade do fole D: 410 mm
Curso do deslizador C: 265 mm
Altura do molde E: 600 mm
Velocidade do deslizador: 160 mm/s 14 mm/s 160 mm/s
Potência motor principal: 21,4 kW
Volume do depósito de óleo: 400 L
Dimensões L×W×H: 4640 × 1820 × 3125 mm
Peso da máquina: 14000 kg

Características / Especificações técnicas

• Série PBC disponível em múltiplas configurações: pressões de dobra de 500 kN até 2200 kN e comprimentos de dobra de 2050 mm a 4100 mm.
• Dimensões principais: profundidade de garganta 350 mm ou 410 mm; alturas de molde típicas 495 mm ou 600 mm.
• Curso do deslizador conforme modelo: 175 mm a 265 mm.
• Intervalo de potência do motor: 6,2 kW a 21,4 kW conforme modelo.
• Volumes do tanque de óleo: 150 L a 400 L conforme configuração.
• Peso e área ocupada variam por modelo (exemplos nas secções técnicas).
