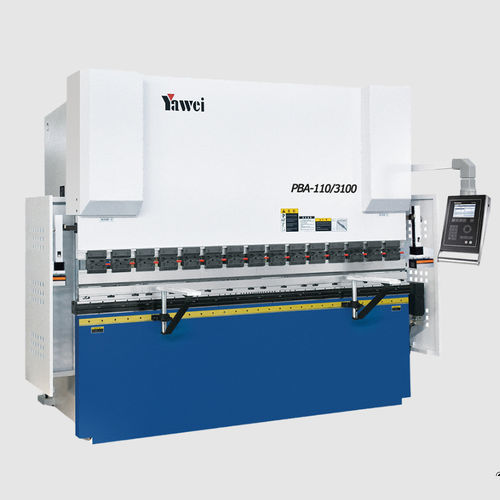

Prensa dobradeira eletro-hidráulica PBA series

CNCde alta velocidadede alta potência

Visão geral

• Design industrial limpo com estilo minimalista e layout ergonômico para operação em oficina.
• Configuração de parâmetros otimizada e componentes centrais de qualidade para desempenho estável e operação simples.
• Sistema de controlo servo eletro-hidráulico em malha fechada (importado da Alemanha) para sincronização precisa e melhor eficiência energética.
• Estrutura de alta rigidez e crowning mecânico controlado por CNC na mesa para uniformidade na dobra.

Modelos disponíveis

• PBA-300/4100
• PBA-300/3100
• PBA-220/4100
• PBA-220/3100
• PBA-160/4100
• PBA-160/3100
• PBA-110/4100
• PBA-110/3100
• PBA-63/2550
• PBA-63/2050
• PBA-35/1250

Especificações por modelo
PBA-300/4100
Pressão de dobra: 3000 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 265 mm
Altura da matriz E: 580 mm
Velocidade do carro: 120 mm/s (aproximação) 10 mm/s (trabalho) 120 mm/s (retorno)
Potência motor principal: 22 kW
Volume do tanque de óleo: 600 L
Dimensões L*W*H: 4670*1925*3080 mm
Peso da máquina: 15800 kg

PBA-300/3100
Pressão de dobra: 3000 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 265 mm
Altura da matriz E: 580 mm
Velocidade do carro: 120 mm/s (aproximação) 10 mm/s (trabalho) 120 mm/s (retorno)
Potência motor principal: 22 kW
Volume do tanque de óleo: 450 L
Dimensões L*W*H: 3670*1925*2980 mm
Peso da máquina: 13800 kg

PBA-220/4100
Pressão de dobra: 2200 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 215 mm
Altura da matriz E: 550 mm
Velocidade do carro: 160 mm/s (aproximação) 12 mm/s (trabalho) 150 mm/s (retorno)
Potência motor principal: 17 kW
Volume do tanque de óleo: 400 L
Dimensões L*W*H: 4650*1795*2950 mm
Peso da máquina: 12800 kg

PBA-220/3100
Pressão de dobra: 2200 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 215 mm
Altura da matriz E: 550 mm
Velocidade do carro: 160 mm/s (aproximação) 12 mm/s (trabalho) 150 mm/s (retorno)
Potência motor principal: 17 kW
Volume do tanque de óleo: 300 L
Dimensões L*W*H: 3650*1795*2850 mm
Peso da máquina: 10800 kg

PBA-160/4100
Pressão de dobra: 1600 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 215 mm
Altura da matriz E: 550 mm
Velocidade do carro: 200 mm/s (aproximação) 13 mm/s (trabalho) 160 mm/s (retorno)
Potência motor principal: 11.3 kW
Volume do tanque de óleo: 400 L
Dimensões L*W*H: 4630*1525*2950 mm
Peso da máquina: 10500 kg

PBA-160/3100
Pressão de dobra: 1600 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 215 mm
Altura da matriz E: 550 mm
Velocidade do carro: 200 mm/s (aproximação) 13 mm/s (trabalho) 160 mm/s (retorno)
Potência motor principal: 11.3 kW
Volume do tanque de óleo: 300 L
Dimensões L*W*H: 3650*1795*2850 mm
Peso da máquina: 10800 kg

PBA-110/4100
Pressão de dobra: 1100 kN
Comprimento de dobra A: 4100 mm
Distância entre colunas B: 3600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 215 mm
Altura da matriz E: 550 mm
Velocidade do carro: 160 mm/s (aproximação) 12 mm/s (trabalho) 150 mm/s (retorno)
Potência motor principal: 8.7 kW
Volume do tanque de óleo: 300 L
Dimensões L*W*H: 4650*1795*2950 mm
Peso da máquina: 12800 kg

PBA-110/3100
Pressão de dobra: 1100 kN
Comprimento de dobra A: 3100 mm
Distância entre colunas B: 2600 mm
Profundidade de gola D: 410 mm
Curso do carro C: 215 mm
Altura da matriz E: 550 mm
Velocidade do carro: 160 mm/s (aproximação) 12 mm/s (trabalho) 150 mm/s (retorno)
Potência motor principal: 8.7 kW
Volume do tanque de óleo: 300 L
Dimensões L*W*H: 3650*1795*2850 mm
Peso da máquina: 10800 kg

PBA-63/2550
Pressão de dobra: 630 kN
Comprimento de dobra A: 2550 mm
Distância entre colunas B: 2150 mm
Profundidade de gola D: 350 mm
Curso do carro C: 175 mm
Altura da matriz E: 480 mm
Velocidade do carro: 180 mm/s (aproximação) 12.5 mm/s (trabalho) 140 mm/s (retorno)
Potência motor principal: 5.5 kW
Volume do tanque de óleo: 200 L
Dimensões L*W*H: 3120*1450*2390 mm
Peso da máquina: 5000 kg

PBA-63/2050
Pressão de dobra: 630 kN
Comprimento de dobra A: 2050 mm
Distância entre colunas B: 1750 mm
Profundidade de gola D: 350 mm
Curso do carro C: 175 mm
Altura da matriz E: 480 mm
Velocidade do carro: 180 mm/s (aproximação) 12.5 mm/s (trabalho) 140 mm/s (retorno)
Potência motor principal: 5.5 kW
Volume do tanque de óleo: 150 L
Dimensões L*W*H: 2720*1450*2390 mm
Peso da máquina: 4000 kg

PBA-35/1250
Pressão de dobra: 350 kN
Comprimento de dobra A: 1250 mm
Distância entre colunas B: 950 mm
Profundidade de gola D: 300 mm
Curso do carro C: 120 mm
Altura da matriz E: 450 mm
Velocidade do carro: 180 mm/s (aproximação) 16 mm/s (trabalho) 180 mm/s (retorno)
Potência motor principal: 4.4 kW
Volume do tanque de óleo: 100 L
Dimensões L*W*H: 1930*1400*2200 mm
Peso da máquina: 3000 kg

Principais características

• Sistema de controlo: malha fechada servo eletro-hidráulica (importado da Alemanha).
• Estrutura: chassis de alta rigidez para processamento de dobra preciso e estável.
• Compensação: crowning mecânico controlado por CNC na mesa para resultados de dobra uniformes.
• Transmissão e potência: potências dos motores principais variam por modelo (4.4 kW a 22 kW) e pressões de dobra de 350 kN a 3000 kN.
• Hidráulica: volumes de óleo variáveis por modelo (100 L a 600 L).
• Velocidades do carro em múltiplos estágios para otimização do tempo de ciclo.

Aplicações típicas

• Fabricação de chapas e oficinas de metalurgia
• Produção de eletrodomésticos e carcaças elétricas
• Dobra de painéis para fachadas e revestimentos metálicos
• Componentes para máquinas e equipamentos de engenharia
