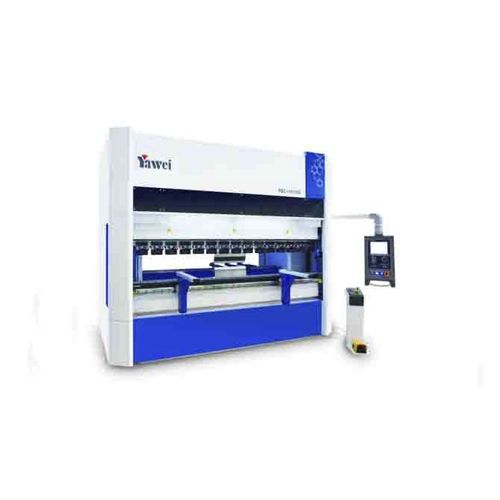

Prensa dobradeira híbrida PBM series

CNCde alta velocidadede alto desempenho

Descrição do produto
Sistema de acionamento híbrido óleo-elétrico com tecnologia de controlo síncrono por bomba. Alta precisão de posicionamento, operação energeticamente eficiente e ciclos rápidos tornam esta série adequada para dobragem de alta precisão e alto rendimento de chapas e outras peças. Configurações e parâmetros desenhados para satisfazer requisitos industriais exigentes.

Modelos disponíveis

• PBM-220/4100
• PBM-220/3100
• PBM-160/4100
• PBM-160/3100
• PBM-110/4100
• PBM-110/3100

Parâmetros técnicos — PBM-220/4100
Força nominal: 2200 kN
Comprimento da mesa A: 4100 mm
Distância entre colunas B: 3600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 265 mm
Altura da matriz E: 600 mm
Velocidade do deslizante: 220 mm/s, 15 mm/s, 200 mm/s
Potência do motor: 15*2 kW
Dimensões totais L*W*H: 4650*1850*3095 mm
Peso total: 14700 kg

Parâmetros técnicos — PBM-220/3100
Força nominal: 2200 kN
Comprimento da mesa A: 3100 mm
Distância entre colunas B: 2600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 265 mm
Altura da matriz E: 600 mm
Velocidade do deslizante: 220 mm/s, 15 mm/s, 200 mm/s
Potência do motor: 15*2 kW
Dimensões totais L*W*H: 3650*1850*2995 mm
Peso total: 13000 kg

Parâmetros técnicos — PBM-160/4100
Força nominal: 1600 kN
Comprimento da mesa A: 4100 mm
Distância entre colunas B: 3600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 265 mm
Altura da matriz E: 600 mm
Velocidade do deslizante: 220 mm/s, 18 mm/s, 220 mm/s
Potência do motor: 7.5*2 kW
Dimensões totais L*W*H: 4630*1600*3025 mm
Peso total: 12400 kg

Parâmetros técnicos — PBM-160/3100
Força nominal: 1600 kN
Comprimento da mesa A: 3100 mm
Distância entre colunas B: 2600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 265 mm
Altura da matriz E: 600 mm
Velocidade do deslizante: 220 mm/s, 18 mm/s, 220 mm/s
Potência do motor: 7.5*2 kW
Dimensões totais L*W*H: 3630*1600*2985 mm
Peso total: 10500 kg

Parâmetros técnicos — PBM-110/4100
Força nominal: 1100 kN
Comprimento da mesa A: 4100 mm
Distância entre colunas B: 3600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 265 mm
Altura da matriz E: 600 mm
Velocidade do deslizante: 250 mm/s, 20 mm/s, 220 mm/s
Potência do motor: 5.5*2 kW
Dimensões totais L*W*H: 4610*1550*2985 mm
Peso total: 9700 kg

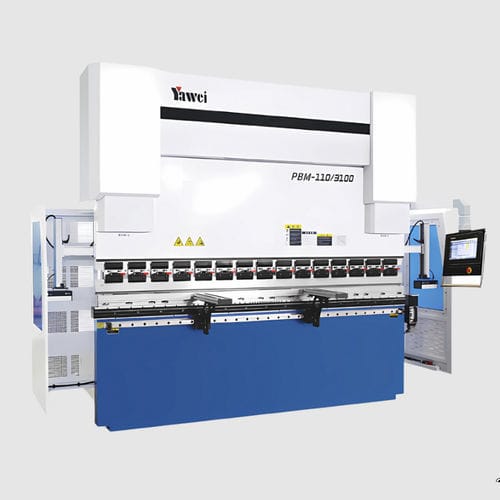

Parâmetros técnicos — PBM-110/3100
Força nominal: 1100 kN
Comprimento da mesa A: 3100 mm
Distância entre colunas B: 2600 mm
Abertura da garganta D: 410 mm
Curso do deslizante C: 265 mm
Altura da matriz E: 600 mm
Velocidade do deslizante: 250 mm/s, 20 mm/s, 220 mm/s
Potência do motor: 5.5*2 kW
Dimensões totais L*W*H: 3610*1550*2935 mm
Peso total: 9000 kg

Características / especificações técnicas

• Sistema de acionamento: acionamento híbrido óleo-elétrico com controlo síncrono por bomba
• Aplicação: dobragem de alta precisão e alta velocidade de várias peças de chapa
• Desempenho: alta precisão de posicionamento, eficiência energética e ciclos produtivos otimizados
• Gama de modelos: 1100 kN a 2200 kN, comprimentos de mesa 3100–4100 mm
• Parâmetros principais: força nominal, comprimento da mesa A, distância entre colunas B, abertura throat D, curso do deslizante C, altura da matriz E, velocidade do deslizante, potência do motor, dimensões totais
