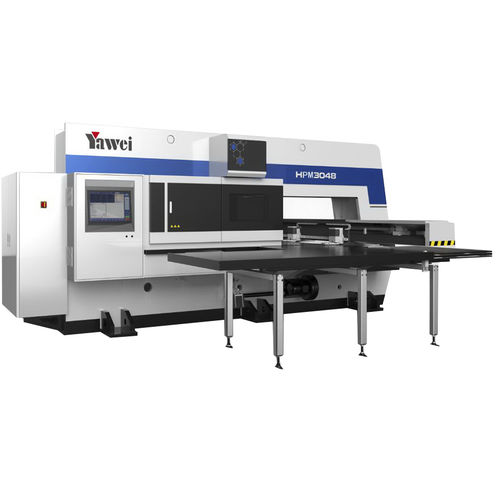

Puncionadeira CNC HPM seriescom servoacionamentopara chapasde conformação
Guardar nos favoritos
Comparar
Características
- Modo de funcionamento
- CNC
- Acionamento
- com servoacionamento
- Produto manipulado
- para chapas
- Função combinada
- de conformação
- Outras características
- de alta velocidade, de torreta
- Força
294.000 N
- Capacidade de produção
MÁX: 2.500 rpm
(15.708 rad.min-1)MÍN: 0 rpm
(0 rad.min-1)- Curso X
1.250 mm
(49,21 in)- Curso Y
5.000 mm
(196,85 in)- Espessura da chapa
MÁX: 6,35 mm
(0,25 in)MÍN: 0 mm
(0 in)
Descrição
Visão geral do produto
Principais características
Parâmetros técnicos — HPM-3048
Parâmetros técnicos — HPM-3058
Aplicações
- A série HPM de punções CNC em torre é uma prensa de torre acionada por servo, projetada para punção e conformação de chapas com alta velocidade e repetibilidade.
- Eixo principal controlado por servo e acionamentos de torre independentes garantem movimento estável, preciso e ciclos rápidos.
- Interface HMI full‑touch e controle numérico avançado simplificam a programação e a operação da máquina.
Principais características
- Torreta rotativa com engrenagem constante e posicionamento patenteado para maior repetibilidade.
- Duplo acionamento por servo para o mecanismo de manivela‑biela reduz a inércia e aumenta a resposta.
- Garras flutuantes programáveis que se adaptam às condições da chapa para reduzir deformações e tempo de setup.
- Magazine de ferramentas de grande capacidade (56 posições padrão; 64 posições opcionais) e acionamentos independentes superior/inferior para trocas de ferramentas mais rápidas.
- Sistema de extração de sucata por vácuo que evita retorno de material e entupimentos durante a punção.
- Projeto eficiente em energia, operação com baixo ruído e opções para integração em automação.

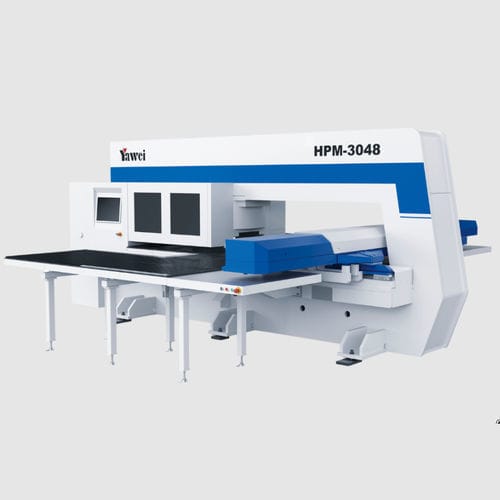

Parâmetros técnicos — HPM-3048
- Força nominal: 294 kN
- Tamanho máximo da chapa processável (com um reposicionamento): 1250 × 5000 mm
- Espessura máxima (aço carbono): 6,35 mm
- Espessura máxima (aço inox): 4 mm
- Diâmetro máximo de um punção: Φ88,9 mm
- Posições de ferramentas padrão: 56 (opcional 64)
- Precisão de punção: ±0,1 mm
- Frequência de punção: até 2500 cpm (dependendo do modelo)
- Frequência máxima (passo 1 mm, curso 6 mm): 900 cpm
- Frequência máxima (passo 25,4 mm, curso 6 mm): 450 cpm
- Velocidade máxima de avanço da chapa: 102 m/min
- Velocidade da torretta: 30 rpm
- Número de eixos de controlo: 7 (X, Y1, Y2, T1, T2, C, Z)
- Requisito de fonte de ar: 0,6 MPa
- Dimensões gerais (C×L×A): 5610 × 5000 × 2300 mm
- Peso: 17500 kg
Parâmetros técnicos — HPM-3058
- Força nominal: 294 kN
- Tamanho máximo da chapa processável (com um reposicionamento): 1250 × 5000 mm
- Espessura máxima (aço carbono): 6,35 mm
- Espessura máxima (aço inox): 4 mm
- Diâmetro máximo de um punção: Φ88,9 mm
- Posições de ferramentas padrão: 56 (opcional 64)
- Precisão de punção: ±0,1 mm
- Frequência de punção: até 2500 cpm (dependendo do modelo)
- Frequência máxima (passo 1 mm, curso 6 mm): 900 cpm
- Frequência máxima (passo 25,4 mm, curso 6 mm): 450 cpm
- Velocidade máxima de avanço da chapa: 102 m/min
- Velocidade da torretta: 30 rpm
- Número de eixos de controlo: 7 (X, Y1, Y2, T1, T2, C, Z)
- Requisito de fonte de ar: 0,6 MPa
- Dimensões gerais (C×L×A): 6280 × 5000 × 2300 mm
- Peso: 19000 kg
Aplicações
- Adequada para produção em grande volume de chapas: painéis elétricos, carcaças, componentes HVAC, peças para eletrodomésticos e outras peças industriais perfuradas.
- Projetada para integração em linhas de produção automatizadas e sistemas de manuseio de materiais.
- Opções disponíveis para ferramentas personalizadas, interfaces de automação e extração de sucata por vácuo conforme o fluxo de produção.
