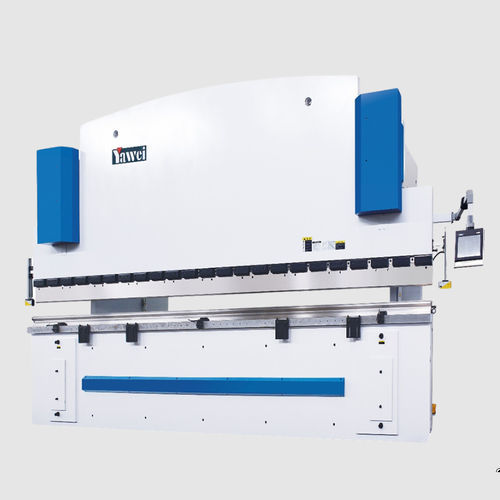

Prensa dobradeira servo-hidráulica PBH(A) series

CNCde grandes dimensõesde precisão

Descrição do produto
Chapa de aço como matéria-prima, usinada em centro de usinagem de cinco eixos de grande porte para garantir precisão estrutural e ajuste de componentes.
Sistema servo-hidráulico eletro-hidráulico com controlo de malha fechada para movimento sincronizado do fuso.
Guiamento do fuso em duplo trilho com material auto-lubrificante para precisão a longo prazo.
Plataforma de trabalho com dispositivo de compensação de curvatura (crowning) e compensação de deformação da garganta para assegurar a precisão de dobra.
Cilindros hidráulicos com apoios esféricos flutuantes e varetas de pistão com guia especial para elevada resistência a cargas excêntricas.
Backgauge acionado por motor servo AC digital, transmissão por parafuso de esferas de precisão e guia por trilho linear.

Modelos disponíveis

• PBH(A)-160/5100
• PBH(A)-220/5100
• PBH(A)-220/6100
• PBH(A)-300/5100
• PBH(A)-300/6200
• PBH(A)-400/4100
• PBH(A)-400/5100
• PBH(A)-400/6200
• PBH(A)-500/4100
• PBH(A)-500/5100
• PBH(A)-500/6200
• PBH(A)-500/8200
• PBH(A)-630/4100
• PBH(A)-630/5100
• PBH(A)-630/6200
• PBH(A)-630/8200
• PBH(A)-800/6200
• PBH(A)-800/8200
• PBH(A)-1000/6200
• PBH(A)-1000/8200
• PBH(A)-1200/6200
• PBH(A)-1200/8200
• PBH(A)-1200/12000
• PBH(A)-1600/8200
• PBH(A)-1600/12000
• PBH(A)-2000/12000
• PBH(A)-2500/12000
• PBH(A)-3000/12000

Especificação do modelo selecionado (PBH(A)-160/5100)
Força nominal: 1600 kN
Comprimento da mesa A: 5100 mm
Espaçamento das colunas B: 4200 mm
Abertura da garganta D: 410 mm
Curso do fuso C: 215 mm
Altura máxima de abertura: 450 mm
Velocidades do fuso: 120 mm/s, 10 mm/s, 90 mm/s
Potência do motor: 11 kW
Volume do tanque de óleo: 400 L
Dimensões gerais L*W*H: 5400*1850*3350 mm
Peso total da máquina: 20000/17200 kg

Outras especificações de exemplo (resumo)
PBH(A)-220/5100: Força nominal 2200 kN; Comprimento da mesa 5100 mm; Espaçamento 4200 mm; Abertura 410 mm; Curso 215 mm; Altura máx. 450 mm; Velocidades 120/9/100 mm/s; Potência 15 kW; Tanque 500 L; Dimensões 5400*1860*3380 mm; Peso 23000/20000 kg.
PBH(A)-220/6200: Força nominal 2200 kN; Comprimento da mesa 6200 mm; Espaçamento 5100 mm; Abertura 410 mm; Curso 215 mm; Altura máx. 450 mm; Velocidades 120/9/100 mm/s; Potência 15 kW; Tanque 500 L; Dimensões 6500*1850*3430 mm; Peso 28000/23000 kg.
Variantes PBH(A)-300: Força nominal até 3000 kN; Comprimentos de mesa típicos 5100 ou 6200 mm; Curso do fuso 265 mm; Altura máx. 500 mm; Potência 22 kW; Tanque até 750 L; Dimensões e pesos variam conforme configuração.
Variantes de maior capacidade disponíveis de 4000 kN até 30000 kN com comprimentos de mesa (4100/5100/6200/8200/12000 mm), espaçamentos e aberturas escalados, cursos e alturas de abertura aumentados, potências de motor em configurações multi-motor (ex. 2×55 kW), volumes de óleo até vários milhares de litros e dimensões/pesos por modelo.

Características técnicas

• Material e estrutura: chapa de aço usinada em grande centro de usinagem de cinco eixos.
• Sistema hidráulico: servo eletro-hidráulico com controlo em malha fechada para sincronização do fuso.
• Guiamento do fuso: estrutura de duplo trilho com material auto-lubrificante.
• Compensação da mesa: sistema de crowning e compensação da deformação da garganta.
• Cilindro hidráulico: apoio flutuante esférico e haste guiada para elevada capacidade contra cargas excêntricas.
• Backgauge: motor servo AC digital, parafuso de esferas de precisão, guia por trilho linear.
• Intervalo de forças nominais: 1600 kN a 30000 kN conforme modelos.
• Exemplos de cursos: 215 mm, 265 mm, 315 mm, 410 mm conforme modelo.
• Exemplos de alturas máximas de abertura: 450 mm, 500 mm, 520 mm, 620 mm, 720 mm, 720–1250 mm conforme modelo.
• Intervalo de potência do motor: 11 kW até configurações multi-motor (ex. 2×90 kW) conforme modelo.
• Volume do tanque de óleo: 400 L até vários milhares de litros conforme modelo.
• Múltiplos comprimentos de mesa e espaçamentos de coluna disponíveis para se adaptar a diferentes larguras de dobra (ex. 4100, 5100, 6200, 8200, 12000 mm).
