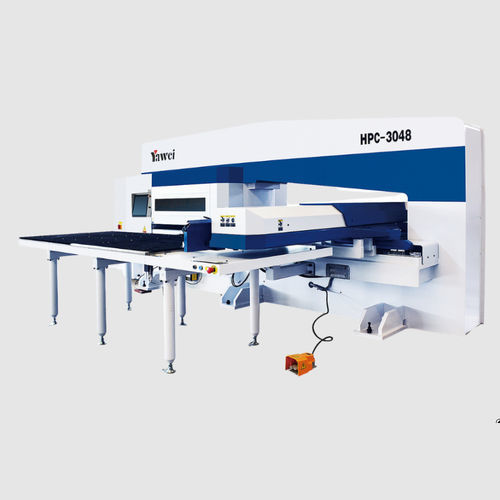

Puncionadeira CNC HPC series

com servoacionamentopara metaispara chapas

Descrição do produto

• Eixo principal controlado por sistema de punção servo para estabilidade e desempenho repetível.
• Interface homem‑máquina full‑touch com controlo CNC potente.
• Estações rotativas de engrenamento constante patenteadas para melhorar a repetibilidade de posicionamento.
• Design exterior industrial moderno para melhor ergonomia e acesso.
• Capaz de conformação por rolagem e punção com alta precisão e eficiência.
• Projeto energeticamente eficiente, baixo consumo e baixo ruído.

Modelos disponíveis

• HPC-3078
• HPC-3058
• HPC-3048
• HPC-3044
• HPC-2078
• HPC-2058
• HPC-2048
• HPC-2044

Parâmetros do modelo selecionado (HPC-3078)
Força nominal: 294 kN
Tamanho máximo da chapa processável (incl. uma redisposição): 1250×2500 mm
Espessura máxima da chapa (aço carbono): 6,35 mm
Espessura máxima da chapa (aço inox): 4 mm
Diâmetro máximo de um punção: Φ88,9 mm
Número de posições de ferramenta padrão: 38
Precisão de punção: ±0,1 mm
Frequência de punção: 2300 cpm
Frequência máxima de punção (passo 1 mm, curso 6 mm): 750 cpm
Frequência máxima de punção (passo 25,4 mm, curso 6 mm): 410 cpm
Velocidade máxima de deslocamento da chapa: 102 m/min
Velocidade da mesa giratória: 30 rpm
Número de eixos de controlo: 5
Requisito de ar: 0,6 MPa
Potência instalada: 6,1 kW
Dimensões globais (C×L×A): 5610 mm × 2300 mm × 2260 mm
Peso: 14 000 kg

Notas sobre outros modelos (resumo)
Outras variantes (HPC-3058, HPC-3048, HPC-3044, HPC-2078, HPC-2058, HPC-2048, HPC-2044) partilham as mesmas características principais: eixo principal servo-controlado, HMI táctil, torreta de engrenamento constante patenteada, precisão de punção similar (±0,1 mm) e posições de ferramenta padrão (38). Os tamanhos máximos de chapa, frequências de punção, dimensões e pesos variam conforme o modelo (exemplos: até 2000×5000 mm e pesos ≈12 500–24 500 kg).

Características técnicas / especificações

• Família de produto: série HPC (Servo CNC Turret Punch)
• Controlo: eixo principal de punção servo; HMI full‑touch; sistema CNC
• Força nominal (ex. HPC-3078): 294 kN
• Tamanho máx da chapa (HPC-3078): 1250×2500 mm (outros modelos até 2000×5000 mm)
• Espessura máx aço carbono: 6,35 mm
• Espessura máx inox: 4 mm
• Diâmetro máximo de um punção: Φ88,9 mm
• Posições de ferramenta padrão: 38
• Precisão de punção: ±0,1 mm
• Frequência de punção (HPC-3078): até 2300 cpm
• Velocidade máx de deslocamento da chapa: 102 m/min
• Velocidade da mesa: 30 rpm
• Eixos de controlo: 5
• Ar exigido: 0,6 MPa
• Potência instalada: 6,1 kW
• Dimensões típicas (HPC-3078 C×L×A): 5610×2300×2260 mm
• Peso típico (HPC-3078): 14 000 kg (outras variantes ≈12 500–24 500 kg)
