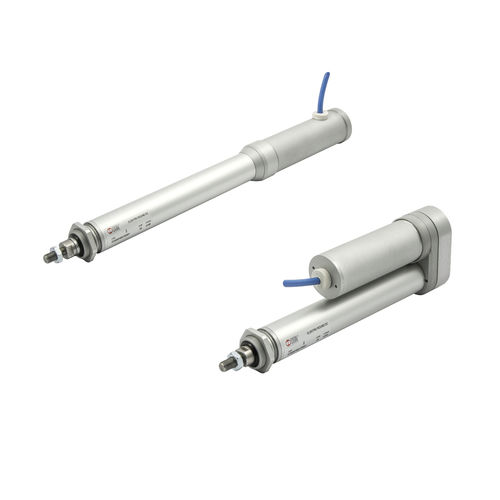

Cilindro elétrico ELEKTRO series

com hastede parafusocom fuso de rosca trapezoidal

No cilindro ELEKTRO ROUND DC, o movimento de avanço da haste do pistão é obtido através de um parafuso de acme e uma porca tecnopolímero autolubrificante. Este pistão tem um anel guia calibrado para minimizar a folga com o revestimento do cilindro e reduzir a vibração durante a rotação do parafuso. O pistão também vem com um ímã para sensores magnéticos. O sistema é acionado por um motor de corrente contínua disponível em duas versões, 12 e 24VDC. A posição do motor pode ser controlada através de um codificador opcional. Um fusível opcional reinicializável pode ser inserido no cilindro para proteção de sobrecarga térmica do motor. O motor utilizado tem um redutor planetário com uma relação 1 /13 ou 1 /25. Dependendo da configuração (passo do parafuso e relação de engrenagens), este cilindro pode ser irreversível (suportando a carga com o motor desligado) ou reversível sob carga. As duas versões são fornecidas sem dispositivo anti-rotação da haste do pistão, que será fornecido pelo cliente fora do cilindro. Está disponível em duas versões: - com motor em linha, onde o eixo do motor é ligado directamente ao parafuso através de um acoplamento. - com motoredutor, onde a transmissão do movimento é assegurada por três rodas dentadas com uma relação de 1:1. As soluções com o parafuso trapezoidal (acme) são geralmente adequadas para aplicações onde o número de operações por unidade de tempo é reduzido; o grau de precisão não é particularmente elevado devido ao aquecimento do conjunto parafuso; o desgaste ao longo do tempo não cria inconvenientes, não são necessárias forças e velocidades elevadas ao mesmo tempo.
