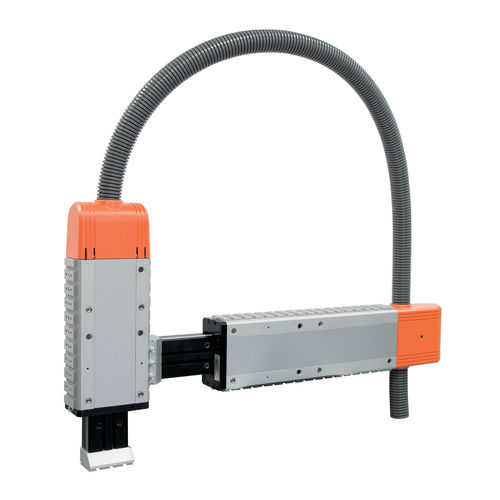

Unidade linear pneumática LEPK series

de precisãoverticalhorizontal

As unidades lineares LEPK são projetadas para montagem horizontal ou vertical. São acionados por um cilindro pneumático ISO 6432 que pode ser facilmente removido quando for necessário substituí-lo. As barras redondas de precisão, que são temperadas e incorporadas no perfil rectangular fechado pelo corpo, proporcionam um sistema de guia fiável sem qualquer folga, juntamente com os rodízios ajustáveis. O fogão é limitado por batentes mecânicos que são fornecidos com um dispositivo de ajuste fino e amortecedores hidráulicos. Um LED visível através das aberturas fornecidas no corpo indica o estado de comutação. As posições finais são controladas por sensores indutivos (incluídos na alimentação). A placa frontal vem com conexões V-Lock. São fornecidas guias de encaixe em ambos os lados do corpo para a ligação do sistema V-Lock ou QS. A área do corpo onde fazer as ranhuras transversais para conexão com elementos de fixação tipo K pode ser especificada no momento do pedido. A construção encapsulada garante a eliminação de quaisquer pontos de perigo e o aumento do funcionamento silencioso. As unidades lineares estão disponíveis em duas versões - A versão A vem com uma posição retraída e uma posição estendida ajustável - A versão B foi concebida para alcançar uma segunda posição estendida suplementar ajustável. As unidades LEPK para montagem vertical podem ser equipadas com uma mola de retorno para equilibrar os pesos. Em caso de emergência ou queda de pressão, o deslizamento vertical é automaticamente puxado para a posição superior de fim de curso (deslizamento totalmente retraído). Para a disposição ordenada de cabos e tubos, pode ser encomendado um tubo de mangueira.
