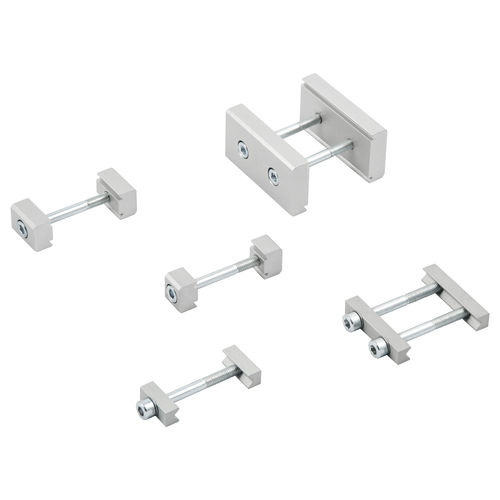

Elemento de fixação para cilindros V-Lock series

metálico

Os produtos metalúrgicos da série V-Lock podem ser ligados usando o sistema de fixação tipo K ou o sistema de fixação QS, da Montech® Quick-Set. Ambos os sistemas modulares são complementares e intercambiáveis. O sistema V-Lock garante um posicionamento preciso e repetível, mesmo longitudinalmente. Uma chave oca pode ser inserida nas ranhuras transversais nos encaixes das pombais nos componentes (acoplamento f8/H7). Os componentes ligados por meio de elementos K são ligeiramente separados um do outro (distância mínima de 0,4 mm entre as superfícies adjacentes de dois componentes) para permitir a auto-centralização durante a montagem. Os elementos de fixação QS permitem o ajuste longitudinal durante a montagem, sem limitar o montador a uma posição particular. Também aqui, os componentes são destacados, mas por mais tempo em comparação com o sistema K - 8 mm ou 22 mm, dependendo do elemento de ligação escolhido Ambos os sistemas dão acoplamentos rápidos e precisos que são muito resistentes e resistentes a vibrações devido à junta do rabo de pomba e não requerem adaptadores especialmente concebidos para o efeito. Os parafusos permanecem todos acessíveis, pelo que os componentes são fáceis de desmontar. Para cargas muito elevadas, existe uma chave quadrada sólida de 6 mm com tolerância f8 (ver acessórios) que pode ser posicionada entre as ranhuras livres nos elementos V-Lock adjacentes.
