Conector de dados

de alimentação elétricacircularcom bloqueio

Visão geral do produto

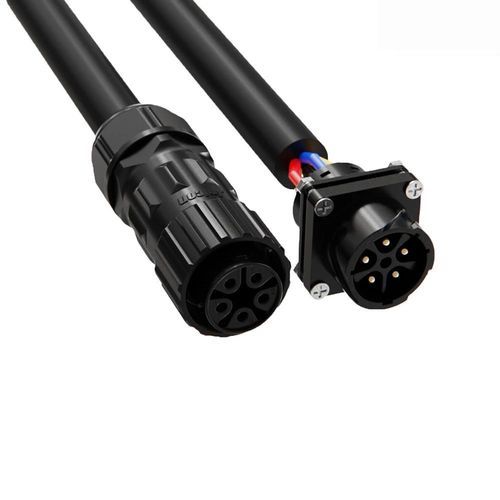

O conector circular à prova d'água M28 de 5 pinos é um conector com travamento bayonet, classificado IP67, concebido para luminárias LED externas e sistemas de controlo industrial. Possui contactos em liga de cobre Φ3.0mm, 40A nominal, travamento bayonet de 90° com retenção antivibração e compatibilidade com cabos Φ10.0mm–Φ19.0mm.

Especificações principais

• Corrente nominal (5 pinos) – 40A (nominal)
• Tamanho dos contactos – contactos em liga de cobre Φ3.0mm (variante 5 pinos)
• Proteção – IP67 (IP68/IP69K opcional em alguns modelos)
• Modo de ligação – travamento bayonet 90° com função antivibração
• Compatibilidade de cabo – diâmetro exterior Φ10.0mm–Φ19.0mm
• Temperatura de operação – -40℃ a +105℃ (algumas variantes até +125℃)

Especificações do produto (visão geral)

• Número de pinos – 2 pinos / 3 pinos / 4 pinos / 5 pinos
• Diâmetro do pino × quantidade – 4.8mm (2P), 4.8mm (3P), 3.6mm (4P), 3.0mm (5P)
• Classificação de corrente – 80A (2P/3P), 60A (4P), 40A (5P)
• Classificação de tensão – até 300V (varia conforme configuração; 5 pinos mostrado como 125V+60V na ficha técnica)
• Tensão de resistência – 600V (2P/3P/4P), 300V (5P)
• Intervalo de diâmetro do cabo – Φ10.0mm–Φ19.0mm (todas as variantes)
• Nível de proteção – IP67 (padrão)
• Resistência ao fogo – UL94‑V0
• Durabilidade – >500 ciclos de acoplamento (típico)

Vantagens chave & características do produto

• Proteção à prova de água e poeira fiável, classificação IP67; IP68/IP69K disponível como personalização.
• Alta capacidade de corrente em configurações multi‑pino compactas (40A na variante de 5 pinos).
• Travamento rápido bayonet de 90° com retenção antivibração para ligações seguras em ambientes severos.
• Ampla faixa de temperatura de operação e carcaça auto‑extinguível UL94‑V0 para uso industrial e externo.
• Concebido para longa vida útil com elevada durabilidade de ciclos de acoplamento.

Especificações técnicas

• Série: M28
• Modelo: variante 5 pinos (M28, travamento bayonet)
• Material / tamanho dos contactos: liga de cobre, Φ3.0mm (5 pinos)
• Corrente nominal (5 pinos): 40A
• Classificação de tensão (referência): até 125V+60V (entradas de 5 pinos na ficha técnica); outras configurações até 300V
• Tensão de resistência (5 pinos): 300V
• Isolamento / classificação de resistência ao fogo: UL94‑V0
• Proteção: IP67 (imersão temporária e poeira)
• Diâmetro exterior do cabo: Φ10.0mm–Φ19.0mm
• Modo de ligação: travamento bayonet (90° twist, antivibração)
• Temperatura de operação: -40℃ a +105℃
• Certificações: ISO9001, CE, UL, RoHS

Aplicações típicas

• Luminárias LED exteriores e iluminação pública
• Quadros de controlo industrial e máquinas
• Armazenamento de energia e distribuição em ambientes agressivos
• Sinalização, iluminação arquitetónica exterior e outras instalações elétricas externas

Certificações & conformidade

• Referência de qualidade: fabrico segundo ISO9001
• Certificações: CE, UL, RoHS; TUV disponível para algumas séries/modelos
