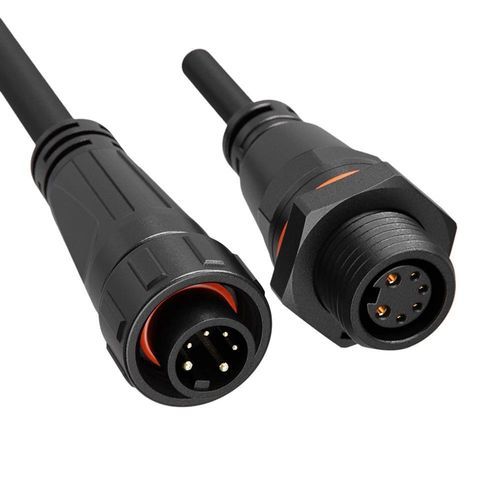

Conector híbrido

com bloqueio por parafusoM162+4 pinos

Visão geral

• Conector híbrido à prova d'água 10A+5A com travamento por parafuso, combinando potência e sinal em um invólucro M16, instalável em campo ou moldado com cabo.
• Híbrido potência & sinal – 2 pinos de potência (10A/125V, Φ1,5 mm) e 4 pinos de sinal (5A/60V, Φ1,0 mm) em um único conector, simplificando a fiação e economizando espaço.
• Mecanismo de travamento por parafuso – Acoplamento roscado para conexões seguras com design antivibração.
• IP68 à prova d'água – Totalmente vedado contra água e poeira, confiável em ambientes industriais severos.
• Design compacto – Formato M16 que economiza espaço com configuração mista de contato para sistemas complexos.
• Opções de montagem – Disponível instalável em campo ou moldado com cabo.
• Certificações globais – UL, TUV, CE e RoHS certificadas.

Dados técnicos principais (configuração 2+4 pinos)
Número de pinos: 2+4 pinos
Diâmetro dos pinos X número: 1,5+1,0 mm
Classificação de corrente: 10A + 5A
Classificação de tensão: 125V + 60V
Tensão de resistência: 500V
Seção do cabo: 0.75+0.5 mm² (18+20 AWG)
Faixa de diâmetro: MAX φ3.6 mm
Nível de proteção: IP68
Modo de conexão: Travamento por parafuso
Nível de combustão: UL94-V0
Temperatura de operação: -40℃ – 105℃
Certificação: ISO9001, CE, UL, ROHS

Aplicações e vantagens

• Combina potência e sinal em um único conector M16 compacto para reduzir a complexidade da fiação e economizar espaço em painéis/máquinas.
• O acoplamento por parafuso fornece retenção antivibração robusta para ambientes industriais.
• Vedação IP68 e invólucro autoextinguível UL94-V0 garantem adequação para aplicações úmidas, com poeira e agressivas.
• Opções pré-moldadas ou instaláveis em campo suportam flexibilidade na fabricação e instalação no local.
• Ampla faixa de temperatura de operação e alta durabilidade de ciclos de acoplamento oferecem uso confiável a longo prazo.

Características / especificações técnicas

• Série: M16
• Configuração: Híbrida (potência + sinal)
• Contatos de potência: 2 × Φ1,5 mm, 10A (125V)
• Contatos de sinal: 4 × Φ1,0 mm, 5A (60V)
• Proteção: IP68 (à prova d'água & à prova de poeira)
• Travamento: Travamento por parafuso (acoplamento roscado)
• Compatibilidade de cabo: 0.75+0.5 mm² (18+20 AWG) para cabo híbrido
• Tensão de resistência: 500V
• Classificação de inflamabilidade: UL94-V0
• Faixa de temperatura de operação: -40℃ a 105℃
• Certificações: ISO9001, CE, UL, RoHS
