Conector de alimentação elétrica

de cabo a cabocircularde parafuso

Visão geral

• Entrega de potência 10A – contactos de liga de cobre Φ1,5mm suportam 10A/300V para ligações de alimentação fiáveis.
• Mecanismo de travamento por parafuso – acoplamento roscado para ligações rápidas e seguras com desempenho antivibração.
• À prova d'água IP68 – vedação à imersão para desempenho fiável em ambientes húmidos e empoeirados.
• Opções de montagem – disponível como instalável em campo ou moldado com cabo.
• Certificações globais – UL, TUV, CE, RoHS.

Descrição curta

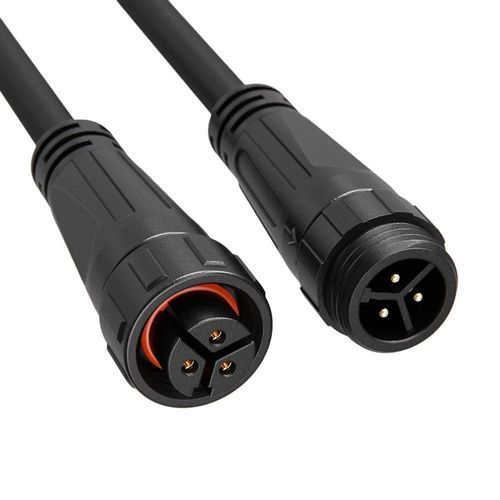

Conector circular impermeável de 3 pinos com travamento por parafuso, 10A e proteção IP68, disponível como instalável em campo ou moldado em cabo para alimentação e automação.

Detalhes do produto (tabela)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4 | Especificação 5 | Especificação 6 | Especificação 7
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Diâmetro do pino X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Corrente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensão nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensão de ruptura | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Bitola do cabo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Faixa de diâmetro | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Nível de proteção | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexão | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso | Travamento por parafuso
Nível de combustão | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificações técnicas

• Modelo: M16 3 Pin (série M16)
• Contacto: contactos em liga de cobre Φ1.5mm
• Corrente nominal: 10A (versão de 3 pinos)
• Tensão nominal: até 300V (3 pinos)
• Tensão de ruptura: até 1500V
• Compatibilidade de bitola de cabo: tip. 0.5mm²–1.0mm² (20–18AWG)
• Proteção: IP68 (à prova de imersão); IP69K disponível como opção personalizável
• Tipo de conexão: travamento por parafuso (acoplamento roscado) para desempenho antivibração
• Resistência ao fogo: UL94‑V0
• Temperatura de operação: -40°C a 105°C
• Durabilidade de acoplamento: classificado para >500 ciclos de acoplamento
• Certificações: ISO9001, CE, UL, RoHS, (TUV quando aplicável)
