Conector de dados

de alimentação elétricade cabo a cabocircular

Resumo do produto
Conector de sinal de alta densidade de 15 pinos com contactos de potência de 20A e contactos de sinal de 5A, travamento push e classificação IP67, projetado para redes de sensores e transmissão de dados.

Visão geral

• Design 15 pinos de alta densidade – 2 contactos de potência (20A, φ2.4mm) e 13 contactos de sinal (5A, φ1.0mm) em uma carcaça M23 compacta, maximizando a conectividade em espaços limitados.
• Mecanismo de travamento push – Conexão/desconexão rápida sem ferramentas com design de autotravamento, garantindo transmissão estável em ambientes sujeitos a vibrações.
• IP67 à prova d'água e poeira – Design totalmente selado protege os contactos sensíveis contra humidade e poeira.
• Instalação de cabo flexível – Suporta cabos de 0.3mm²–6mm² (24–9 AWG) com diâmetro máximo φ16mm, adequado para vários tipos de cabos de sensores e dados.
• Integridade do sinal garantida – Contactos em liga de cobre com banho de ouro/prata e carcaça retardante de chama UL94-V0 para transmissão fiável e resistente a interferências.
• Certificações globais – UL, TUV, CE e RoHS certificadas.

Tabela de especificações
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3
Número de pinos | 6（2+4） Pinos | 8（2+1+5） Pinos | 15（2+13） Pinos
Diâmetro do pino x número | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Corrente nominal | 50A+5A | 50A+15A+5A | 20A+5A
Tensão nominal | 300V+60V | 300V+125V+60V | 125V+60V
Tensão de isolamento | 5000V | 3000V | 3000V
Bitola do cabo | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG) | 0.3mm²–6mm²(24–9AWG)
Intervalo de diâmetro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nível de proteção | IP67 | IP67 | IP67
Modo de conexão | Push Locking | Push Locking | Push Locking
Nível de combustão | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / especificações técnicas

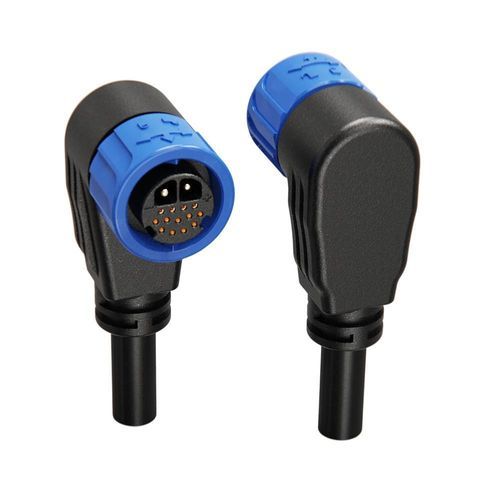

• Modelo comercial: M23 15-Pin Signal Waterproof Connector
• Número de pinos: 15 (2 potência + 13 sinal)
• Tamanhos de contacto: potência φ2.4mm (20A), sinal φ1.0mm (5A)
• Corrente nominal (variante 15 pinos): 20A (potência) + 5A (sinal)
• Tensão nominal: 125V + 60V (variante 15 pinos)
• Tensão de isolamento: 3000V
• Material dos contactos: liga de cobre com banho de ouro/prata (garante integridade do sinal)
• Grau de proteção: IP67 (à prova d'água e poeira)
• Modo de conexão: Push-Locking (autotravamento, rápido, sem ferramenta)
• Seção de cabo suportada: 0.3mm² – 6mm² (24–9 AWG), diâmetro máximo φ16mm
• Resistência ao fogo da carcaça: UL94-V0
• Faixa de temperatura de operação: -40°C a +105°C
• Durabilidade mecânica: >500 ciclos de acoplamento especificados
• Certificações: ISO9001, CE, UL, RoHS (TÜV/3C conforme variante)
• Aplicações típicas: redes de sensores, transmissão de energia e dados em ambientes húmidos ou com poeira, automação industrial, iluminação externa e sistemas embebidos.
