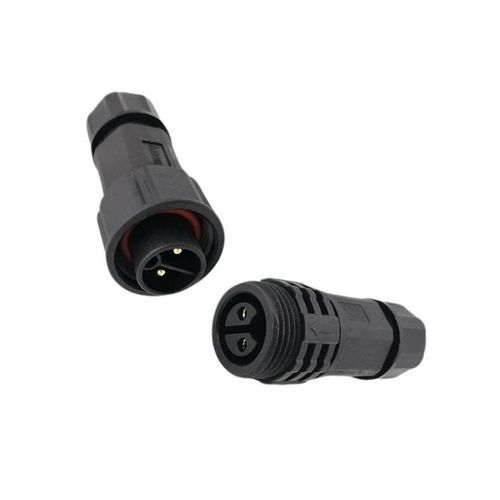

Conector de alimentação elétrica

de cabo a cabocircularpush-to-lock

Resumo do produto
Conector circular à prova d'água de 2 pinos, concebido para alimentação em aplicações de armazenamento de energia e ambientes industriais de alta potência. Classificação 20A, proteção IP67 e mecanismo de travamento push para conexões rápidas sem ferramentas.

Visão geral do produto

• Capacidade de 20A – Contactos em liga de cobre Φ2.1mm entregam transmissão estável de 20A/300V para equipamentos de alta potência.
• Mecanismo Push-Locking – Conexão/desconexão rápida sem ferramentas com travamento seguro, adequado para instalações em campo.
• IP67 à prova d'água e poeira – Totalmente selado contra água e pó para ambientes externos e industriais agressivos.
• Compatibilidade ampla de cabos – Suporta cabos 1.5mm²–2.5mm² (16–12 AWG) e diâmetros externos φ4.5–φ11mm.
• Certificações – ISO9001, CE, UL, RoHS; a série também referencia certificações de produto UL/TUV/CE/RoHS.

Detalhes do produto (tabela)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm | φ4.5–φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / Especificações técnicas

• Modelo / Série: M19
• Contagem de pinos (este produto): 2 pinos
• Tipo de contato: Contactos em liga de cobre Φ2.1mm (a documentação da série mostra entradas de diâmetro; a coluna de 2 pinos indica 2.4mm)
• Corrente nominal: 20A
• Tensão nominal: 300V
• Tensão de resistência: 1500V
• Secção de cabo suportada: 1.5mm²–2.5mm² (16–12 AWG)
• Intervalo de diâmetro (diâmetro externo do cabo): φ4.5–φ11mm
• Nível de proteção: IP67 (à prova d'água e poeira)
• Modo de conexão: Push locking (acoplamento seguro sem ferramentas)
• Retardância de chama: UL94‑V0
• Faixa de temperatura de operação: -40℃ a 105℃ (algumas variantes até +125℃ para modelos específicos de armazenamento de energia)
• Certificações: ISO9001, CE, UL, RoHS; referências de série UL/TUV/CE/RoHS
• Durabilidade: >500 ciclos de acoplamento/desacoplamento (resultado típico de teste da série)
