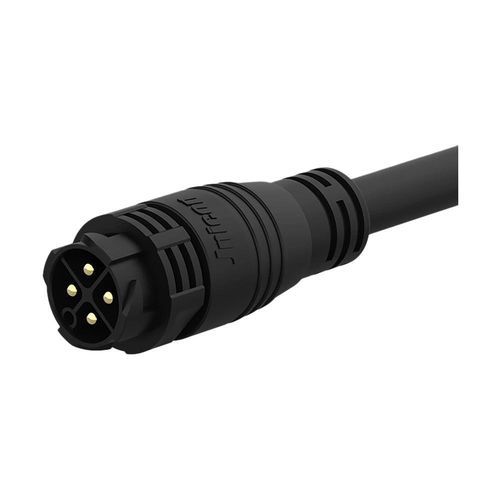

Conector de alimentação elétrica

cabo-placacircularpush-to-lock

Visão geral

• Fornecimento de energia 50A — contactos em liga de cobre φ3,5mm suportam 50A a 500V, adequados para máquinas industriais e distribuição de alimentação de LED externos.
• Mecanismo de bloqueio por pressão — ligação/desligação rápida sem ferramentas com design auto‑bloqueante para conexões estáveis em ambientes de alta vibração.
• IP67 à prova d'água e poeira — construção totalmente selada resistente a água, poeira e óleo; adequada para pisos de fábrica e instalações externas.
• Ampla compatibilidade de cabo — suporta 1,0mm²–6mm² (18–9 AWG) com diâmetro exterior máximo φ16mm.
• Construção durável — invólucro autoextinguível UL94 V‑0 e faixa de operação -40°C a 105°C para confiabilidade de longo prazo.
• Certificações globais — modelos certificados UL, TUV, CE e RoHS; fábrica certificada ISO9001.

Detalhes do produto
Número de pinos: 2 pinos | 3 pinos | 4 pinos | 5 pinos
Diâmetro do pino × número: φ3,5mm | φ3,5mm | φ3,5mm | 2,7mm
Corrente nominal: 50A | 50A | 50A | 30A
Tensão nominal: 500V | 500V | 500V | 300V
Tensão de suporte: 2500V | 2500V | 2500V | 1500V
Bitola do cabo: 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG) | 1,0mm²~6mm² (18~9 AWG)
Faixa de diâmetro: MAX φ16mm | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nível de proteção: IP67 | IP67 | IP67 | IP67
Modo de conexão: Push Locking | Push Locking | Push Locking | Push Locking
Nível de retardamento de combustão: UL94‑V0 | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de operação: -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação: ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Características / Especificações técnicas

• Série / Modelo: M25
• Material do contato: liga de cobre (contatos φ3,5mm nas variantes 2/3/4 pinos)
• Corrente nominal: até 50A (varia conforme número de pinos)
• Tensão nominal: até 500V (varia conforme número de pinos)
• Tensão de suporte: até 2500V
• Seção do cabo suportada: 1,0 mm² – 6 mm² (18 – 9 AWG)
• Diâmetro máximo exterior do cabo: φ16mm
• Proteção de entrada: IP67 (selado contra poeira e imersão temporária)
• Método de bloqueio: Push‑locking (auto‑bloqueante)
• Material do invólucro: plástico técnico retardante de chama, UL94 V‑0
• Faixa de temperatura de operação: -40℃ a 105℃
• Durabilidade de acoplamento: ≥500 ciclos de acoplamento
• Certificações típicas: ISO9001, UL, TUV, CE, RoHS
