Conector combinado

de dadosde alimentação elétricade cabo a cabo

Visão geral do produto

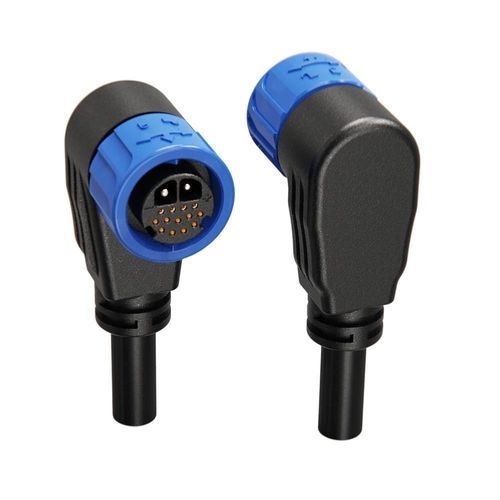

Conector M23 de alta densidade com 15 pinos que combina dois contactos de potência de 20A e treze contactos de sinal de 5A num corpo estanque com travamento por empuxo e grau IP67, destinado a redes de sensores e transmissão de dados industriais.

Principais características

• Design 15 pinos de alta densidade – 2 contactos de potência (20A, φ2.4mm) e 13 contactos de sinal (5A, φ1.0mm) num invólucro M23 compacto para maximizar a conectividade em espaços limitados.
• Mecanismo de travamento por empuxo – Ligação/desligação rápida sem ferramentas com auto‑travamento para transmissão estável em ambientes sujeitos a vibrações.
• Estanqueidade IP67 – Projeto totalmente selado que protege os contactos contra humidade e poeira; a série também oferece IP68 e opção IP69K para aplicações de lavagem mais exigentes.
• Instalação de cabo flexível – Suporta secções de cabo de 0,3mm² a 6mm² (24–9 AWG) com diâmetro exterior máximo até φ16mm.
• Integridade do sinal – Contactos em liga de cobre com banho de ouro/prata e invólucro retardante de chama UL94 V‑0 para transmissão fiável e resistente a interferências.
• Certificações globais – Modelos em conformidade com UL, TUV, CE e RoHS; gestão da qualidade segundo ISO9001.

Especificações do produto (visão em tabela)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3
Número de pinos | 6（2+4） Pin | 8（2+1+5） Pin | 15（2+13） Pin
Diâmetro do pino × número | φ3.6+φ1.0 | φ3.6+φ2.0+φ1.0 | φ2.4+φ1.0
Classificação de corrente | 50A+5A | 50A+15A+5A | 20A+5A
Classificação de tensão | 300V+60V | 300V+125V+60V | 125V+60V
Tensão de ruptura | 5000V | 3000V | 3000V
Bitola do cabo | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG) | 0.3mm²–6mm² (24–9 AWG)
Faixa de diâmetro | MAX φ16mm | MAX φ16mm | MAX φ16mm
Nível de proteção | IP67 | IP67 | IP67
Modo de conexão | Push Locking | Push Locking | Push Locking
Nível de resistência à combustão | UL94‑V0 | UL94‑V0 | UL94‑V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Aplicações e vantagens

• Adequado para redes de sensores, transmissão de dados industrial e ligações combinadas potência/sinal em espaços reduzidos.
• Projetado para ambientes severos: vedação impermeável/à prova de poeira, ampla faixa de temperaturas de operação e alta durabilidade de acoplamento (500+ ciclos).
• Opções de série e personalização disponíveis para maior proteção (IP68/IP69K) e variantes de alta potência.

Especificações técnicas

• Modelo: M23 15‑Pin
• Configuração de contactos: 2 contactos de potência + 13 contactos de sinal
• Classificação contacto potência: 20A (φ2.4mm)
• Classificação contacto sinal: 5A (φ1.0mm)
• Bitola de cabo suportada: 0.3mm²–6mm² (24–9 AWG)
• Diâmetro máximo do cabo: φ16mm
• Nível de proteção: IP67 (opções IP68/IP69K em alguns modelos)
• Tensão nominal: 125V+60V (para variante 15 pinos)
• Tensão de ruptura: 3000V (típico para variante 15 pinos)
• Classificação retardante de chama do invólucro: UL94 V‑0
• Material e banho de contactos: liga de cobre com banho de ouro/prata
• Modo de conexão: Push Locking (sem ferramentas, auto‑travamento)
• Temperatura de operação: -40°C a +105°C
• Certificações: ISO9001, CE, UL, RoHS
• Durabilidade de acoplamento: >500 ciclos
