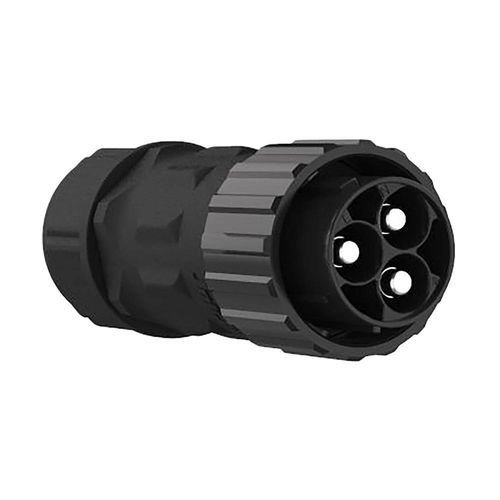

Conector de alimentação elétrica

de cabo a cabotipo baionetatripolar

Visão geral do produto

• Capacidade de 80A – Contatos em liga de cobre Φ4.8mm fornecem transmissão de energia 80A/600V, equivalente ao modelo de 2 pinos para aplicações de alta potência.
• Mecanismo de travamento bayoneta – Travamento rápido de 90° com feedback tátil e audível, garantindo conexões seguras em ambientes com altas vibrações.
• IP67 à prova d'água e poeira – Totalmente selado contra água e poeira, adequado para usinas solares externas e plantas industriais.
• Ampla compatibilidade de cabos – Suporta diâmetros de cabo Φ10.0mm–Φ19.0mm.
• Certificações globais – UL, TUV, CE e RoHS certificados.

Detalhes do produto (tabela)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diâmetro do pino X número | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Corrente nominal | 80A | 80A | 60A | 40A
Tensão nominal | 300V | 300V | 300V | 125V+60V
Tensão de isolação | 600V | 600V | 600V | 300V
Seção do cabo | (não especificado) | (não especificado) | (não especificado) | (não especificado)
Faixa de diâmetro | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm | Φ10.0mm–Φ19.0mm
Nível de proteção | IP67 | IP67 | IP67 | IP67
Modo de conexão | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Nível de combustão | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Aplicações e vantagens

• Projetado para sistemas fotovoltaicos e de armazenamento de energia que exigem conexões externas seladas e de alta corrente.
• Travamento bayoneta robusto com feedback audível/tátil para ambientes com vibrações e uso externo.
• Vedação confiável IP67 para resistência à imersão temporária e proteção contra poeira; níveis IP superiores (IP68/IP69K) disponíveis como personalização.
• Materiais de carcaça com classificação UL94 V-0 e resistência a impactos para uso industrial.
• Alta durabilidade de ciclos de acoplamento (500+ ciclos), reduzindo manutenção e substituições.

Especificações técnicas

• Série: Série M28 (variante de 3 pinos descrita)
• Contagem de pinos (este produto): 3 Pin
• Diâmetro do pino de contacto (3 pinos): Φ4.8mm
• Corrente nominal (3 pinos): 80A
• Tensão nominal: 300V
• Tensão de isolação: 600V
• Faixa de diâmetro de cabo suportada: Φ10.0mm–Φ19.0mm
• Proteção / Ingresso: IP67 (à prova d'água e poeira)
• Mecanismo de travamento: Bayonet lock (giro 90°)
• Combustão / retardante de chama: UL94-V0
• Temperatura de operação: -40℃ a 105℃
• Certificações típicas: ISO9001, CE, UL, RoHS (TUV disponível)
• Destaques de materiais: contatos em liga de cobre (revestimento prata/tratado comum para contactos de alta corrente); carcaça em plástico de engenharia de alto desempenho (UL94 V-0)
