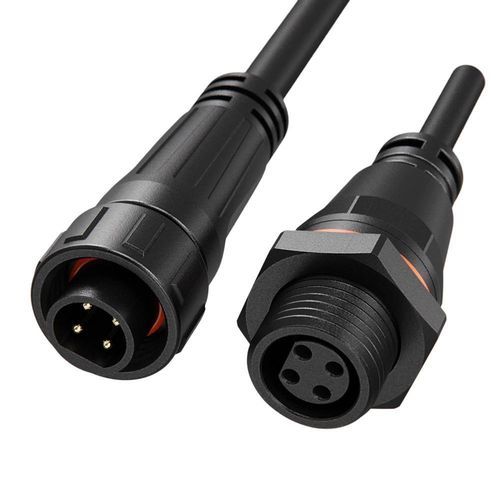

Conector de alimentação elétrica

de cabo a cabocircularcom bloqueio por parafuso

Visão geral
Conector circular à prova d'água M16 4 pinos 10 A com grau de proteção IP68, disponível terminável em campo ou moldado com cabo para aplicações de automação industrial e medição. Contatos em liga de cobre Φ1.0 mm fornecem 10A/125V em configuração compacta de 4 pinos. Certificado ISO9001, CE, UL, TUV e RoHS; disponível em configurações para montagem no local ou conjuntos com cabo pré-moldado.

Principais características

• Alimentação multipino 10 A – contatos em liga de cobre Φ1.0 mm classificados para 10A/125V na configuração de 4 pinos.
• Mecanismo de travamento por parafuso – acoplamento rosqueado que assegura conexões seguras e resistentes a vibrações.
• IP68 à prova d'água – totalmente selado contra poeira e imersão para ambientes externos e industriais severos.
• Opções de montagem – conectores termináveis em campo ou variantes moldadas com cabo para fiação no local ou conjuntos plug-and-play.
• Certificações globais – ISO9001, CE, UL, TUV, RoHS (sistemas de qualidade de fábrica e certificações de produto documentados).
• Carcaça retardante de chama – plástico técnico com classificação UL94-V0 para maior segurança.
• Ampla faixa de operação – classificado para -40°C a +105°C (variantes da série podem suportar temperaturas mais altas conforme especificado).
• Durabilidade – projetado para mais de 500 ciclos de acoplamento para manter desempenho de contato confiável.

Detalhes do produto (visualização em tabela)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4 | Especificação 5 | Especificação 6 | Especificação 7
Número de pinos | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 2+4 pinos | 7 pinos | 8 pinos
Diâmetro do pino X número | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Capacidade de corrente | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensão nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensão de suporte | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Seção de cabo | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Faixa de diâmetro | MAX φ3.6mm (todos) | Nível de proteção | IP68 (todos) | Modo de conexão | Travamento por parafuso (todos) | Classificação de inflamabilidade | UL94-V0 (todos) | Temperatura de operação | -40°C – 105°C (todos) | Certificação | ISO9001, CE, UL, TUV, RoHS (todos)

Aplicações e vantagens

• Ideal para sensores de automação industrial, cabeamento de atuadores, instrumentos de medição e equipamentos externos que exigem conexões de alimentação seladas.
• Adequado onde a resistência à vibração e a vedação confiável são críticas (acoplamento rosqueado e proteção IP68).
• Opções de fornecimento flexíveis: conectores termináveis em campo para montagem no local ou conjuntos de cabo pré-moldado para instalação plug-and-play.

Especificações técnicas

• Série / Designação comercial: M16
• Marca: JNICON
• Tipo de travamento: Travamento por parafuso (rosqueado)
• Número de pinos: 4 pinos (também disponível em 2, 3, 5, 2+4, 7, 8)
• Contato: liga de cobre, diâmetro do contato principal Φ1.0 mm para 10A
• Corrente nominal: 10 A (para configuração de 4 pinos)
• Tensão nominal: tip. 125 V (varia conforme a configuração, ver tabela para variantes)
• Tensão de resistência: até 1500 V dependendo da variante
• Grau de proteção: IP68 (à prova de poeira e imersão)
• Faixa de seção de cabo: 0.3 mm² a 1.0 mm² dependendo da configuração (ver tabela)
• Classificação de inflamabilidade: UL94-V0
• Temperatura de operação: -40°C a +105°C
• Ciclos de acoplamento: projetado para 500+ ciclos de acoplamento/desacoplamento
• Opções de montagem: terminável em campo ou moldado com cabo
• Certificações: ISO9001, CE, UL, TUV, RoHS
