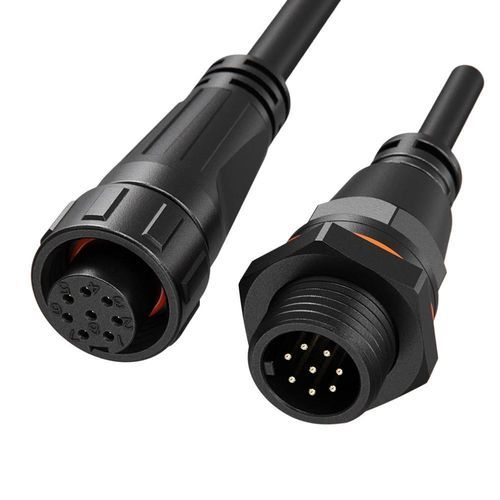

Conector de dados

com bloqueio por parafusoM168 polos

Resumo do produto
Conector de sinal M16 de 8 pinos, com classificação 5A, trava por parafuso e proteção IP68, projetado para redes de sensores externas e aplicações industriais. Disponível instalável em campo ou moldado com cabo, com contatos Φ1,0 mm e certificações globais para transmissão confiável de sinais em ambientes agressivos.

Principais características

• Densidade de 8 pinos: 8 contatos de sinal a 5A / 60V com contatos Φ1,0 mm em formato M16 compacto.
• Trava por parafuso: acoplamento roscado para conexões seguras e resistentes a vibrações.
• IP68 à prova d'água: totalmente selado contra poeira e água para uso externo e industrial.
• Montagem flexível: opções instalável em campo ou moldado com cabo para cabeamento no local ou em fábrica.
• Aplicações amplas: adequado para redes de sensores, encoders, fieldbus e conexões de sinal de controle.
• Certificações e qualidade: UL, TUV, CE, RoHS; fabricado em instalações com ISO9001 / capacidade IATF.

Especificações (tabela)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4 | Especificação 5 | Especificação 6 | Especificação 7
Número de pinos | 2 pinos | 3 pinos | 4 pinos | 5 pinos | 2+4 pinos | 7 pinos | 8 pinos
Diâmetro do contato X número | 1,5mm | 1,5mm | 1,5mm | 1,0mm | 1,5+1,0mm | 1,0mm | 1,0mm
Corrente nominal | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Tensão nominal | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Tensão de resistência | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Bitola do cabo | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,5mm²-1,0mm² (20-18AWG) | 0,75+0,5mm² (18+20AWG) | 0,75+0,5mm² (18+20AWG) | 0,3mm²-0,5mm² (24-20AWG) | 0,3mm²-0,5mm² (24-20AWG)
Faixa de diâmetro | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm | MAX φ3,6mm
Nível de proteção | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Modo de conexão | Trava por parafuso | Trava por parafuso | Trava por parafuso | Trava por parafuso | Trava por parafuso | Trava por parafuso | Trava por parafuso
Classificação de retardante | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificações técnicas

• Série / Família de modelos: série M16
• Contagem de contatos: 8 pinos (sinal)
• Diâmetro do contato: Φ1,0 mm
• Corrente nominal (8 pinos): 5A
• Tensão nominal (8 pinos): 60V
• Tensão de resistência: 500V
• Bitola de cabo suportada: 0,3 mm² – 0,5 mm² (24–20 AWG)
• Diâmetro máximo externo do cabo: MAX φ3,6 mm
• Proteção de entrada: IP68 (à prova d'água e poeira)
• Acoplamento / trava: trava por parafuso (acoplamento roscado)
• Retardância à chama: UL94-V0
• Faixa de temperatura de operação: -40°C a +105°C
• Opções de montagem: instalável em campo ou moldado com cabo
• Aplicações típicas: redes de sensores, encoders, sistemas fieldbus, conexões de sinais de controle industrial
• Certificações: ISO9001, CE, UL, RoHS (capacidade UL / TUV na fábrica)
