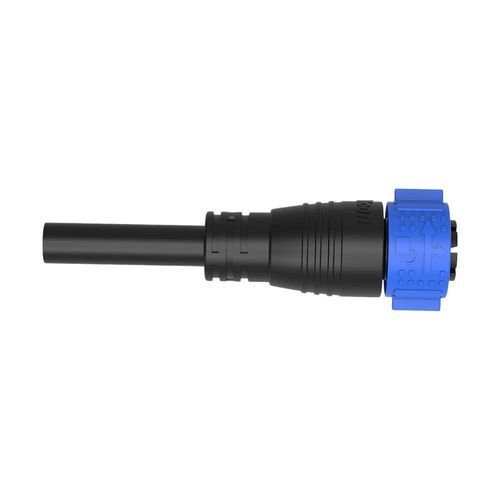

Conector de alimentação elétrica

de cabo a cabocircularcom bloqueio

Visão geral do produto
Conector estanque M25 pré-moldado 2 pinos 50A com bloqueio por pressão e cabo pré-instalado, com proteção IP67, projetado para conexões de energia externas confiáveis em sistemas fotovoltaicos e de armazenamento de energia. Adequado para distribuição de energia industrial e de iluminação que exija conexões seladas. Carcaça classificada UL94 V-0 e ampla faixa de temperatura de operação para uso prolongado em campo.

Principais características

• Capacidade de corrente 50A — contatos em liga de cobre Φ3,5mm suportando 50A a 500V para aplicações de alta corrente.
• Mecanismo de bloqueio por pressão — Conexão/desconexão rápida sem ferramentas com design auto-bloqueante que mantém contato seguro sob vibração.
• IP67 à prova d'água e poeira — Design totalmente selado que resiste à entrada de água, poeira e óleo em ambientes externos e industriais.
• Ampla compatibilidade de cabo — Suporta 1,0mm²–6mm² (18–9 AWG) com diâmetro externo máximo MAX φ16mm; fornecido pré-moldado no cabo.
• Construção durável — Carcaça autoextinguível UL94 V-0 e faixa de temperatura de operação -40℃ a 105℃.
• Certificações — ISO9001, CE, UL, RoHS.

Especificações do produto (tabela)
Detalhes do produto — Especificação 1 — Especificação 2 — Especificação 3 — Especificação 4
Número de pinos — 2 pinos — 3 pinos — 4 pinos — 5 pinos
Diâmetro do pino × número — φ3.5mm — φ3.5mm — φ3.5mm — 2.7mm
Capacidade de corrente — 50A — 50A — 50A — 30A
Tensão nominal — 500V — 500V — 500V — 300V
Tensão de isolamento — 2500V — 2500V — 2500V — 1500V
Bitola do cabo — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG) — 1.0mm²~6mm²(18~9AWG)
Faixa de diâmetro — MAX φ16mm — MAX φ16mm — MAX φ16mm — MAX φ16mm
Nível de proteção — IP67 — IP67 — IP67 — IP67
Modo de conexão — Bloqueio por pressão — Bloqueio por pressão — Bloqueio por pressão — Bloqueio por pressão
Nível de resistência à combustão — UL94-V0 — UL94-V0 — UL94-V0 — UL94-V0
Temperatura de operação — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃ — -40℃ – 105℃
Certificação — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS — ISO9001, CE, UL, ROHS

Especificações técnicas

• Série / Modelo: Série M25
• Número de pinos: 2
• Tipo / material dos contatos: contatos em liga de cobre Φ3.5mm
• Corrente nominal: 50A
• Tensão nominal: 500V
• Tensão de isolamento: 2500V
• Bitola de cabo suportada: 1,0mm² ~ 6mm² (18 ~ 9 AWG)
• Diâmetro externo máximo do cabo: MAX φ16mm
• Proteção / classificação IP: IP67 (à prova d'água e poeira)
• Modo de conexão: Bloqueio por pressão (auto-bloqueante)
• Resistência ao fogo da carcaça: UL94-V0
• Faixa de temperatura de operação: -40℃ a 105℃
• Certificações: ISO9001, CE, UL, RoHS
• Uso previsto: Conjuntos de cabos pré-moldados para conexões de energia externas em sistemas fotovoltaicos e de armazenamento de energia; adequado para distribuição de energia industrial e de iluminação que exija conexões seladas.
