Conector de dados

de alimentação elétricapush-to-lockM12

Resumo do produto

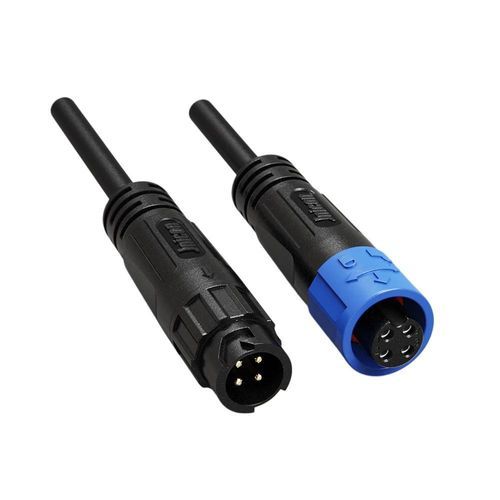

Conector estanque M12 de 4 pinos com travamento por pressão e cabo pré-moldado integrado, grau IP67 e 7 A/300 V, para sensores, atuadores e equipamentos de automação industrial.

Principais características

• Contactos de potência 7 A — contactos em liga de cobre Φ1,2 mm, 7 A / 300 V em configuração compacta de 4 pinos.
• Mecanismo de travamento por pressão — ligação/desligação sem ferramentas para montagem e manutenção rápidas em campo.
• Construção sobremoldada IP67 — selagem contra pó e imersão temporária.
• Cabo pré-moldado com alívio de tensão — maior resistência à tracção e à flexão para instalações duráveis.
• Codificação A (M12) — disposição padrão para interfaces de sensores/atuadores.
• Certificações — conformidade UL, TUV, CE e RoHS para uso industrial.

Especificações do produto
Detalhes do produto | 2 pinos | 3 pinos | 4 pinos | 5 pinos
Número de pinos | 2 pinos | 3 pinos | 4 pinos | 5 pinos
Diâmetro do contacto X número | 1,2mm | 1,2mm | 1,2mm | 1,2+1,0mm
Classificação de corrente | 7A | 7A | 7A | 7A+2A
Classificação de tensão | 300V | 300V | 300V | 125V+60V
Tensão de suporte | 1500V | 1500V | 1500V | 1000V
Seção do cabo | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG) | 0,3mm²-1,0mm² (24-18AWG)
Faixa de diâmetro | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm | MAX φ8,5mm
Nível de proteção | IP67 | IP67 | IP67 | IP67
Modo de conexão | Travamento por pressão | Travamento por pressão | Travamento por pressão | Travamento por pressão
Classificação de inflamabilidade | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Certificações | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Observações
Conjuntos de cabo sobremoldados concebidos para implementação rápida em instalações de atuadores e sensores. A codificação A está em conformidade com o padrão M12. Adequado para aplicações de automação industrial que exigem proteção IP67 e certificações internacionais comuns.

Especificações técnicas

• Série: M12
• Tipo de modelo: conector estanque 4 pinos, codificação A
• Diâmetro do contacto: Φ1,2 mm liga de cobre
• Classificação de corrente: 7 A (configuração 4 pinos)
• Classificação de tensão: 300 V
• Tensão de suporte: até 1500 V
• Secção de cabo suportada: 0,3 mm² a 1,0 mm² (24–18 AWG)
• Diâmetro máximo exterior do cabo: MAX φ8,5 mm
• Nível de proteção: IP67 (sobremoldado)
• Modo de conexão: Travamento por pressão (sem ferramentas)
• Intervalo de temperatura de operação: -40 °C a 105 °C
• Classificação de inflamabilidade: UL94-V0
• Certificações: ISO9001, CE, UL, RoHS, TUV (conforme aplicável)
• Características de design: alívio de tensão integrado, cabo pré-moldado, >500 ciclos de acoplamento
