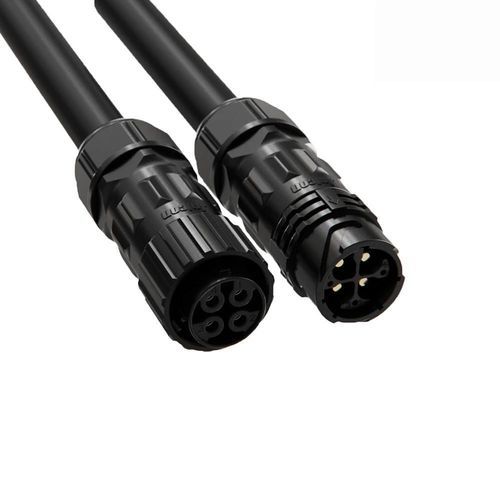

Conector de alimentação elétrica

de cabo a cabocirculartipo baioneta

Resumo do produto
Conector circular à prova d'água M28 de 4 pinos com trava baioneta, classificação IP67, projetado para distribuição de energia industrial, sistemas fotovoltaicos e armazenamento de energia. Contatos em liga de cobre Φ3,6 mm para 60A/600V e compatível com diâmetros externos de cabo Φ10,0 mm–Φ19,0 mm.

Principais características

• Capacidade de corrente 60A – Contatos em liga de cobre Φ3,6 mm fornecendo 60A na tensão nominal para equipamentos de média a alta potência.
• Mecanismo de trava baioneta – Rotação de 90° para acoplamento rápido e seguro, resistente a vibrações.
• IP67 à prova d'água – Selado contra poeira e imersão temporária, adequado para uso externo e industrial.
• Ampla compatibilidade de cabos – Aceita diâmetros externos de cabo de Φ10,0 mm a Φ19,0 mm.
• Certificações globais – ISO9001, CE, UL, RoHS e TUV opcional quando aplicável.

Especificações do produto (tabela)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Pin diameter X number | 4.8mm | 4.8mm | 3.6mm | 3.0mm
Current rating | 80A | 80A | 60A | 40A
Voltage rating | 300V | 300V | 300V | 125V+60V
Withstanding voltage | 600V | 600V | 600V | 300V
Cable Gauge | | | |
Diameter Range | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Protection Level | IP67 | IP67 | IP67 | IP67
Connecting mode | Bayonet Lock | Bayonet Lock | Bayonet Lock | Bayonet Lock
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Detalhes da descrição
Este conector M28 de 4 pinos faz parte da série M28 de conectores circulares à prova d'água projetados para distribuição de energia externa, sistemas fotovoltaicos, armazenamento de energia e equipamentos de energia industriais. Possui conjunto de contatos em liga de cobre Φ3,6 mm classificado para 60A, mecanismo de trava rápida baioneta para acoplamento confiável e carcaça IP67 para proteção contra entrada de poeira e imersão temporária. O conector aceita diâmetros externos de cabo de Φ10,0 mm a Φ19,0 mm e usa materiais retardantes de chama conforme UL94-V0. As certificações da série incluem ISO9001, CE, UL e RoHS. Personalizações opcionais (por exemplo, IP69K) estão disponíveis para ambientes de lavagem ou condições severas.

Características técnicas / Especificações

• Série: M28 series
• Configuração de contato (esta página): 4 pinos (também disponível em 2, 3, 5 pinos)
• Diâmetro do contato (4 pinos): Φ3,6 mm liga de cobre
• Corrente nominal (4 pinos): 60A
• Tensão nominal: 300V
• Tensão de isolação: 600V
• Faixa de diâmetro de cabo suportada: Φ10,0 mm–Φ19,0 mm
• Nível de proteção: IP67 (IP68/IP69K opcional sob consulta)
• Método de conexão: trava baioneta (giro de 90°)
• Resistência ao fogo da carcaça: UL94-V0
• Temperatura de operação: -40℃ a 105℃
• Durabilidade de acoplamento: projetado para 500+ ciclos de acoplamento (característica da série)
• Certificações: ISO9001, CE, UL, RoHS, TUV (quando aplicável)
• Aplicações típicas: distribuição de energia industrial, fotovoltaica, armazenamento de energia, iluminação externa e ambientes marinhos/industriais
