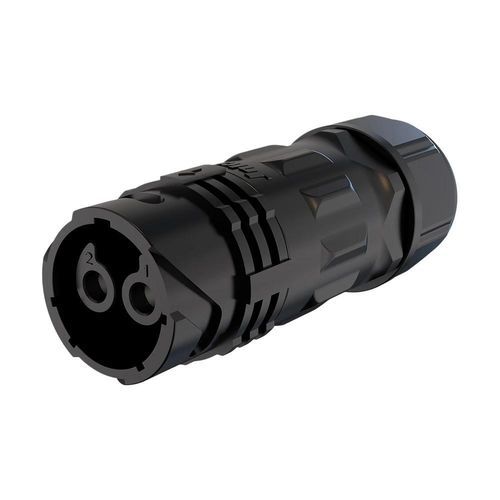

Conector de alimentação elétrica

circulartipo baionetade alta corrente

Resumo do produto
Conector circular à prova d'água M28 2 pinos com mecanismo de travamento bayoneta, proteção IP67 quando corretamente acoplado e montado, e corrente nominal de 80 A. Projetado para conexões de energia industriais e armazenamento de energia. Confirme o dimensionamento do cabo, as condições de operação e o conector correspondente antes de encomendar.

Visão geral do produto

• Alta capacidade de corrente de 80 A – Contatos de liga de cobre Φ4,8 mm suportam a classificação de 80 A. Confirme a tensão nominal, o tamanho do condutor e o derating para sua aplicação; a tensão de resistência (teste) não é a tensão de operação contínua.
• Mecanismo de travamento bayoneta – Conexão/desconexão rápida com rotação de 90° e travamento audível para resistência à vibração e prevenção de desconexões acidentais.
• IP67 à prova d'água e poeira – Totalmente selado contra água e poeira quando montado corretamente; adequado para ambientes industriais e externos severos.
• Ampla compatibilidade de cabos – Suporta diâmetros de cabo Φ10,0 mm–Φ19,0 mm para instalação flexível.
• Certificações globais – ISO9001, CE, UL e RoHS.

Detalhes do produto (tabela)
Detalhes do produto | Especificação 1 | Especificação 2 | Especificação 3 | Especificação 4
Número de pinos | 2 Pin | 3 Pin | 4 Pin | 5 Pin
Diâmetro do contato × número | 4,8mm | 4,8mm | 3,6mm | 3,0mm
Classificação de corrente | 80A | 80A | 60A | 40A
Classificação de tensão | 300V | 300V | 300V | 125V+60V
Tensão de resistência | 600V | 600V | 600V | 300V
Bitola do cabo | | | |
Faixa de diâmetro | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm | Φ10,0mm–Φ19,0mm
Nível de proteção | IP67 | IP67 | IP67 | IP67
Modo de conexão | Travamento bayoneta | Travamento bayoneta | Travamento bayoneta | Travamento bayoneta
Nível de combustão | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Temperatura de operação | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C | -40 °C – 105 °C
Certificação | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Especificações técnicas

• Série / Modelo: M28
• Contagem de pinos (para este produto): 2 Pin
• Diâmetro do contato (2 pinos): contatos em liga de cobre Φ4,8 mm
• Corrente nominal: 80 A
• Tensão nominal: 300 V
• Tensão de resistência (teste): 600 V
• Faixa de diâmetro do cabo: Φ10,0 mm – Φ19,0 mm
• Nível de proteção: IP67 (quando acoplado e montado corretamente)
• Modo de conexão: Travamento bayoneta (rotação de 90°, travamento audível)
• Classificação de retardância à chama: UL94-V0
• Faixa de temperatura de operação: -40 °C a 105 °C
• Certificações: ISO9001, CE, UL, RoHS
