Conector de dados

de cabo a cabocircularcom bloqueio

Visão geral

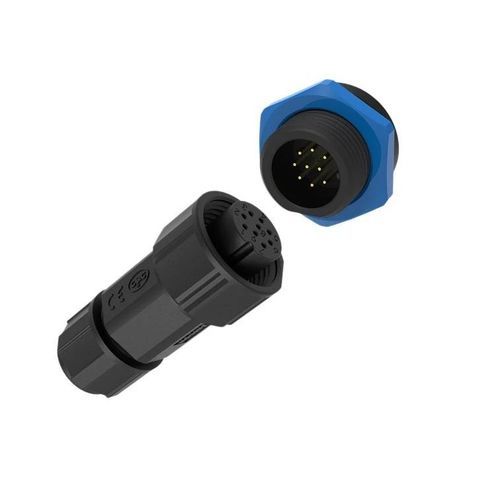

Conector de sinal à prova d'água de 9 pinos 5A com trava por pressão (série M19) e proteção IP67, projetado para transmissão confiável de sinais e dados em redes de sensores e sistemas de controle industriais.

Principais características

• Densidade de 9 pinos – Nove contatos de sinal Φ1,0mm com classificação 5A/60V para maximizar conectividade no formato M19.
• Mecanismo de travamento por pressão – Engate sem ferramenta para instalação rápida em campo e conexões seguras.
• IP67 à prova d'água – Totalmente selado contra poeira e imersão temporária para proteger a integridade do sinal.
• Aplicações versáteis – Adequado para matrizes de sensores, encoders, links fieldbus e terminações de controle.
• Certificações – Conformidade ISO9001, CE, UL, RoHS para uso industrial.

Vantagens

• Proteção ambiental robusta – IP67; IP69K opcional para lavagem em alta pressão/alta temperatura.
• Ampla faixa de temperatura – Operação de -40℃ a +105℃ (algumas variantes até +125℃ para aplicações de armazenamento de energia).
• Carcaça retardante de chama – Plásticos de engenharia UL94 V-0 para resistência a impactos e propriedades autoextinguíveis.
• Longa vida útil de acoplamento – Projetado e testado para mais de 500 ciclos de acoplamento garantindo confiabilidade mecânica e elétrica.

Especificações técnicas

• Série: M19 series
• Número de pinos: 9 Pin
• Diâmetro/tipo de contato: Contatos de sinal Φ1,0mm
• Capacidade de corrente: 5A
• Tensão nominal: 60V
• Tensão de isolamento: 500V
• Seção de cabo: 0,3mm² ~ 0,5mm² (24 ~ 20 AWG)
• Faixa de diâmetro do cabo (OD): φ4,5 - φ11 mm
• Nível de proteção: IP67 (selado contra água e poeira)
• Modo de conexão: Travamento por pressão (sem ferramenta)
• Inflamabilidade: UL94-V0
• Temperatura de operação: -40℃ a 105℃
• Certificações: ISO9001, CE, UL, RoHS
• Ciclos de acoplamento: 500+ (testes validados)
