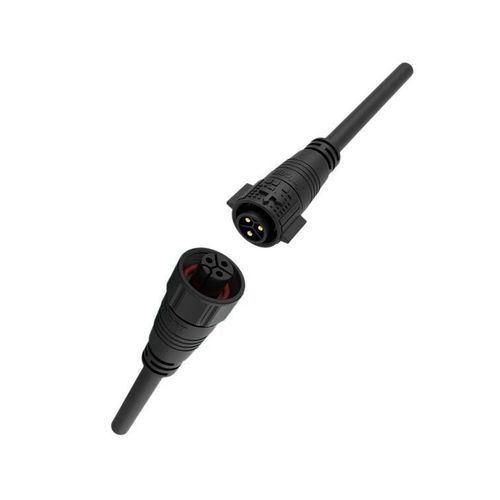

Conector de alimentação elétrica

cabo-placacircularpush-to-lock

Resumo do produto
Conector circular impermeável de 3 pinos, série M19, variante de 3 pinos indicada 15A / 300V (contactos em liga de cobre Φ2,0mm). Trava por empuxo (push‑locking), proteção IP67, projetado para automação industrial e distribuição de energia.

Principais características

• Classificação de corrente 15A – Contactos em liga de cobre Φ2,0mm indicados para 15A / 300V (visão geral do produto).
• Mecanismo de trava por empuxo – Conexão/desconexão sem ferramentas para montagem e manutenção eficientes em campo.
• IP67 à prova d'água – Selado contra poeira e imersão temporária até 1 m; IP68/IP69K disponível em modelos específicos/personalizados.
• Ampla compatibilidade de cabos – Suporte típico 0,5mm²–1,5mm² (20–16 AWG) para a variante de 3 pinos; outras variantes suportam bitolas maiores.
• Certificações globais – UL, TUV, CE, RoHS indicadas; normas de fábrica como ISO9001 referenciadas no site.

Tabela de especificações (conforme apresentada na página)
Product Details | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6
Pin number | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 3+5 Pin | 9 Pin
Pin diameter X number | 2.4mm | 2.4mm | 2.0mm | 2.0+0.8mm | 2.0+0.8mm | 1.0mm
Current rating | 20A | 20A | 15A | 15A+5A | 15A+5A | 5A
Voltage rating | 300V | 300V | 300V | 300V+60V | 300V+60V | 60V
Withstanding voltage | 1500V | 1500V | 1000V | 1000V | 1000V | 500V
Cable Gauge | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 1.5mm²~2.5mm²（16~12 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.5mm²~1.5mm²（20~16 AWG） | 0.3mm²~0.5mm²（24+20 AWG）
Diameter Range | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm | φ 4.5-φ11mm
Protection Level | IP67 | IP67 | IP67 | IP67 | IP67 | IP67
Connecting mode | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking | Push Locking
Prevent the combustion level | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Operating temperature | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃ | -40℃ – 105℃
Certification | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS | ISO9001, CE, UL, ROHS

Notas e contexto do produto

• A visão geral da página enfatiza a classificação de 15A para a variante de 3 pinos com contactos Φ2,0mm e 300V (texto de marketing).
• A tabela técnica lista múltiplas variantes por número de pinos e valores por variante; verifique a especificação exata antes de encomendar.
• Opções ao nível da série: IP67 padrão, IP68/IP69K opcionais, ampla faixa de temperatura de operação (tip. −40℃ a +105℃; algumas variantes até +125℃), carcaças UL94‑V0 e durabilidade >500 ciclos de acoplamento.

Especificações técnicas

• Série / modelo: M19 (série)
• Tipo de produto: conector circular impermeável de 3 pinos, trava por empuxo
• Corrente nominal (linha de marketing): 15A (contactos Φ2,0mm em liga de cobre) — 15A / 300V (resumo)
• Valores alternativos por tabela para outras variantes: tabela indica 20A para algumas variantes de 2 e 3 pinos
• Diâmetro de contacto (marketing): Φ2,0mm (liga de cobre)
• Tensão nominal: 300V (resumo); valores variam por variante
• Tensão de resistência (por tabela): até 1500V para algumas variantes
• Bitola de cabo (3 pinos marketing): suporta 0,5mm²–1,5mm² (20–16 AWG); intervalo dependente da variante
• Proteção / ingresso: IP67 padrão; IP68/IP69K disponíveis em modelos específicos
• Modo de conexão: trava por empuxo (sem ferramentas)
• Inflamabilidade: UL94‑V0 (carcaça)
• Temperatura de operação: −40℃ a +105℃ (típico)
• Certificações: UL, TUV, CE, RoHS; ISO9001
• Durabilidade de acoplamento: ≥500 ciclos (declaração da série)
