Atuador elétrico LA series

linearde cilindroCC

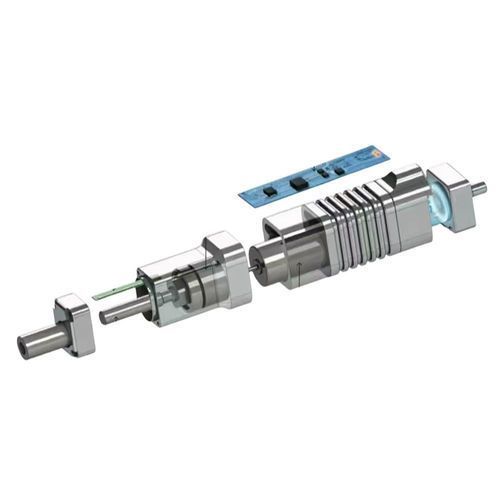

Introdução do produtoO atuador linear de cilindro elétrico micro servo é um sistema servo linear compacto e integrado. Combina um servomotor, um sensor, um codificador e um mecanismo de transmissão linear de precisão para permitir um deslocamento de alta precisão e uma saída de força através de controlo digital. O atuador integra um motor sem núcleo (copo oco), um redutor de precisão, um mecanismo de acionamento por parafuso, um sensor e um sistema de controlo de circuito fechado. Oferece um tamanho compacto, uma elevada densidade de potência e uma excelente precisão, tornando-o adequado para um servo controlo preciso em qualquer ponto do seu curso. Graças ao sensor de posição absoluta incorporado, os dados de posição são mantidos mesmo após a perda de potência, eliminando a necessidade de homing.CaracterísticasConcepção estrutural: A arquitetura integrada de acionamento e controlo combina um redutor de precisão, um motor sem núcleo e um sistema de controlo, oferecendo uma área de ocupação significativamente mais pequena do que os cilindros tradicionais. O design plano (por exemplo, apenas 44 mm de espessura na série LAS) torna-o ideal para instalação em espaços apertados ou limitados.Desempenho de potência: A capacidade de impulso varia entre 68 kgf e 80 toneladas, com os modelos mais pequenos a suportarem cargas até 25 kg. O mecanismo de parafuso de rolos planetários tem uma vida útil de mais de 2 milhões de ciclos, oferecendo elevada rigidez e durabilidade a longo prazo.VantagensControlo de precisão: A repetibilidade atinge ±0,02 mm, com os modelos de topo a atingirem uma precisão até 2 µm. Suporta quatro modos de controlo: posição, velocidade, força e força-posição híbrida, permitindo um controlo preciso da pressão e um contacto flexível.Desempenho de resposta dinâmica: A velocidade máxima atinge 200 mm/s para modelos pequenos e até 70 mm/s para modelos standard. No modo de controlo de força, pode produzir microforças tão baixas como 0,005 N, assegurando a proteção de peças delicadas ou frágeis: O atuador possui um design multi-interface (flange, rosca, rolamento esférico, etc.), permitindo uma integração flexível e modular. Suporta o funcionamento sincronizado de várias unidades, o que o torna ideal para a utilização em cluster ou em paralelo em ambientes industriais.EspecificaçõesModeloTroçoVelocidade sem cargaVelocidade com cargaVelocidade máx. ThrustCommunicationWeightRepeatabilityLA10-021D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-021P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-022D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-022P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-023D10mm18mm/s8mm/s70NLVTTL Serial21g±0.02mmLA10-023P10mm18mm/s8mm/s70NPWM21g±0.02mmLA10-031D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-031P10mm36mm/s16mm/s56NPWM21g±0.1mmLA10-032D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-032P10mm36mm/s16mm/s56NPWM21g±0.1mmLA10-033D10mm36mm/s16mm/s56NLVTTL Serial21g±0.02mmLA10-033P10mm36mm/s16mm/s56NPWM21g±0.02mmLA10-071D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-071P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-072D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-072P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-073D10mm50mm/s21mm/s42NLVTTL Serial21g±0.02mmLA10-073P10mm50mm/s21mm/s42NPWM21g±0.02mmLA10-091D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-091P10mm70mm/s36mm/s21NPWM21g±0.02mmLA10-092D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-092P10mm70mm/s36mm/s21NPWM21g±0.02mmLA10-093D10mm70mm/s36mm/s21NLVTTL Serial21g±0.02mmLA10-093P10mm70mm/s36mm/s21NPWM21g±0.02mmLA16-021D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-021P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-022D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-022P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-023D16mm18mm/s8mm/s70NLVTTL Serial23g±0.03mmLA16-023P16mm18mm/s8mm/s70NPWM23g±0.03mmLA16-031D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-031P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-032D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-032P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-033D16mm36mm/s16mm/s56NLVTTL Serial23g±0.03mmLA16-033P16mm36mm/s16mm/s56NPWM23g±0.03mmLA16-071P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-072D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-071D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-072P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-073D16mm50mm/s21mm/s42NLVTTL Serial23g±0.03mmLA16-073P16mm50mm/s21mm/s42NPWM23g±0.03mmLA16-091D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-091P16mm70mm/s36mm/s21NPWM23g±0.03mmLA16-092D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-092P16mm70mm/s36mm/s21NPWM23g±0.03mmLA16-093D16mm70mm/s36mm/s21NLVTTL Serial23g±0.03mmLA16-093P16mm70mm/s36mm/s21NPWM23g±0.03mmLA30-021D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-021P30mm17mm/s8mm/s50NPWM30g±0.06mmLA30-022D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-022P30mm17mm/s8mm/s50NPWM30g±0.06mmLA30-023D30mm17mm/s8mm/s50NLVTTL Serial30g±0.06mmLA30-023P30mm17mm/s8mm/s50NPWM30g±0.06mmLA50-021D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmLA50-021P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-022D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmLA50-022P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-023P50mm17mm/s8mm/s50NPWM42g±0.1mmLA50-023D50mm17mm/s8mm/s50NLVTTL Serial42g±0.1mmBrand: HONPINEAplicação: Robótica, dispositivos médicos, automação industrialModos de controlo: Posição, velocidade, força, força-posição híbridaRepetibilidade: Até ±0,02 mmVelocidade máxima: Até 200 mm/s (modelos pequenos), 70 mm/s (modelos padrão)Empuxo máximo: Até 80 toneladas (varia consoante o modelo)Comunicação: Série LVTTL, PWMPeso: 21g a 42g (varia consoante o modelo)Curso: 10mm, 16mm, 30mm, 50mm (varia consoante o modelo)
