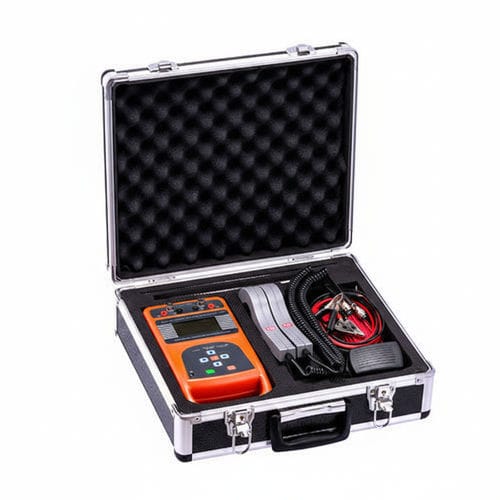

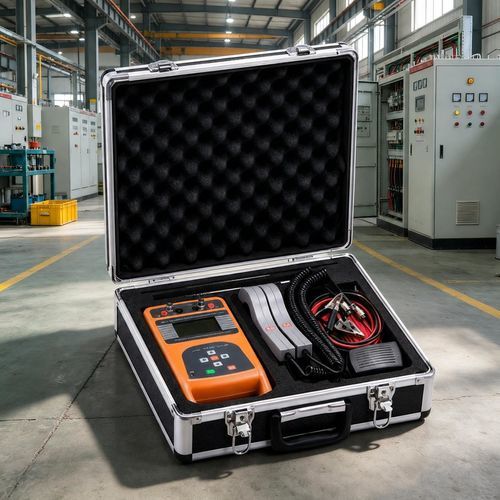

Testador de resistência de ligação de terra UHV-5600

de continuidade de terrade para-raiosde solo

O testador de resistência de aterramento UHV-5600 com braçadeira dupla mede a resistência de aterramento e avalia a qualidade do sistema de aterramento em diversos locais.

Aplicações

• Sistemas de telecomunicações
• Sistemas de energia e subestações
• Estações meteorológicas
• Sala de servidores e centros de dados
• Linhas de distribuição e transmissão
• Postos de combustível e fábricas
• Para-raios e instalações de aterramento

Principais características

• Métodos de medição: método de braçadeira dupla e método de estaca/pilha — adequado para aterramento multiponto e ponto único.
• Alta imunidade a interferências: gera corrente de alta frequência para filtrar interferências de 50 Hz, 100 Hz e outras harmônicas, permitindo medições precisas mesmo em ambientes ruidosos, como subestações de alta tensão.
• Ampla faixa de medição e alta resolução: 0,01 Ω a 200 Ω com resolução de 0,01 Ω; capaz de medir com precisão resistências de terra baixas (abaixo de 0,7 Ω).
• Projeto de mandíbula grande: diâmetro padrão Φ50 mm para acomodar condutores planos de ferro/ aço; tamanhos personalizados disponíveis sob consulta.
• Grande capacidade de armazenamento: armazena até 200 conjuntos de dados de medição.
• Operação simples com uma mão: dispositivo compacto e leve, fornecido em estojo portátil à prova de explosão para medições de campo.

Características / Especificações técnicas

• Faixa de medição de resistência de aterramento (método de braçadeira dupla): 0,01 Ω – 200 Ω
• Faixa de medição de resistência de aterramento (método de pilha/estaca): 0,01 Ω – 200 Ω
• Erro (método de braçadeira dupla): ±3% ±2 dígitos
• Erro (método de pilha/estaca): ±2% ±2 dígitos
• Resolução mínima: 0,01 Ω
• Tamanho da mandíbula: Φ50 mm (padrão)
• Capacidade de armazenamento: 200 grupos de dados
• Temperatura de trabalho: 0 ℃ – +50 ℃
• Fonte de energia: 8 pilhas recarregáveis NiMH ou 8 pilhas AA padrão
• Peso: 0,8 kg (pilhas incluídas)
• Dimensões: 265 × 130 × 65 mm
