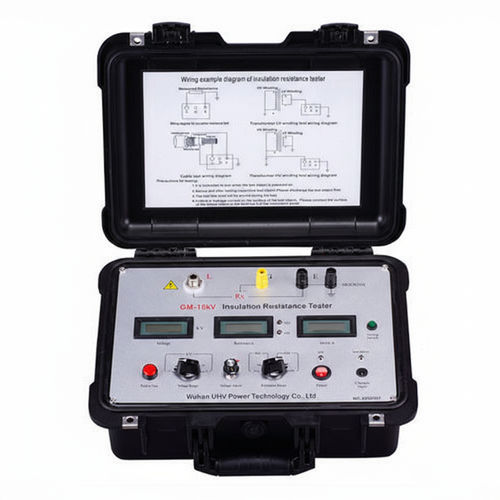

Medidor de resistência de isolamento portátil GM-15kV

Medidor de resistência de isolamento portátil - GM-15kV - Wuhan UHV Power Technology Co.,Ltd.
Medidor de resistência de isolamento portátil - GM-15kV - Wuhan UHV Power Technology Co.,Ltd.
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo
portátil

Descrição

Visão geral

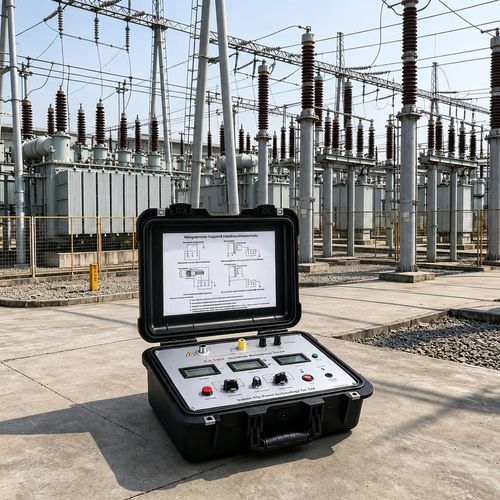

  • O testador digital de resistência de isolamento de alta tensão GM-15kV destina-se à medição da resistência de isolamento em subestações de alta tensão, usinas, cabos de longa distância e cabos subterrâneos, assim como em transformadores e motores.
  • Integra circuitos analógicos, digitais e projeto mecânico para oferecer ampla capacidade de tensão/corrente de saída, grande faixa de medição, precisão e forte imunidade a interferências.


Principais funcionalidades
  • Alta imunidade a interferências: resistência à indução de campo elétrico (capacidade até 2 mA @50 Hz), permitindo medições em campo sem desconectar condutores em muitos casos.
  • Alta corrente de curto-circuito (típica 10 mA), adequada para testar equipamentos de grande capacidade ou alta indutância.
  • Ampla faixa de medição de resistência e alta resolução, cobrindo desde baixos MΩ até vários GΩ.
  • Saída de alta tensão ajustável com níveis selecionáveis e ajuste suave de 0 V até a tensão alvo.
  • Alarmes sonoros e visuais e função temporizadora para registar e analisar a razão de absorção e o índice de polarização (PI).
  • Uso de componentes importados de alta qualidade para garantir precisão e confiabilidade de medição.
  • Chassi integrado, compacto e leve para portabilidade e operação em campo.
  • Construção robusta para longa vida útil e aparência estável.


Aplicações
  • Indicado para sistemas de energia, telecomunicações, instalação e manutenção eletromecânica e aplicações elétricas industriais para medir a resistência de isolamento de transformadores, motores, cabos e outros equipos elétricos.


Precauções de segurança
  • Conecte sempre o fio de aterramento de segurança antes de testar; o instrumento gera alta tensão e o objeto testado pode conter fugas em frequência de rede ou energia de alta tensão induzida.
  • Não efetue descarga manual enquanto o instrumento estiver em alta tensão. Após o teste, aguarde a descarga automática e o voltímetro voltar a zero antes de qualquer descarga manual; evite descargas por curto-circuito em pulso que possam danificar o isolamento do objeto testado ou os circuitos internos do instrumento.


Especificações técnicas
  • Modelo: GM-15kV.
  • Níveis de tensão de saída: 0.5 kV, 1 kV, 2.5 kV, 5 kV, 10 kV, 20 kV.
  • Precisão da tensão de teste: ±(5% + 10 V).
  • Corrente típica de curto-circuito: 10 mA.
  • Faixas de medição de resistência e precisões:
    • 20 MΩ: 0.01 – 19.99 MΩ, precisão ±(5% + 3 dígitos).
    • 200 MΩ: 5.0 – 199.9 MΩ, precisão ±(5% + 3 dígitos).
    • 2 GΩ: 0.05 – 1.999 GΩ, precisão ±(5% + 3 dígitos).
    • 20 GΩ: 0.5 – 19.99 GΩ, precisão ±(5% + 3 dígitos).
    • 200 GΩ: 5.0 – 199.9 GΩ, precisão ±(10% + 3 dígitos).
    • 2000 GΩ: 50 – 1999 GΩ, precisão ±(20% + 10 dígitos).
  • Funções: saída de alta tensão ajustável, temporizador, alarmes audíveis/visuais, chassi integrado portátil.
