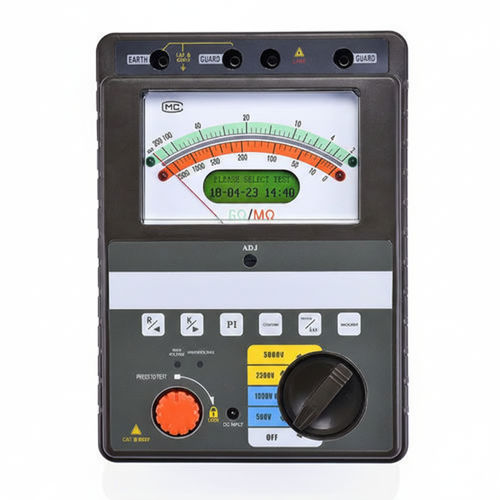

Testador de resistência de isolamento BC2010

O testador de resistência de isolamento BC2010 é um megôhmetro portátil do tipo ponteiro com visor duplo, concebido para ensaios de isolamento em cabos, motores, geradores, transformadores, disjuntores de alta tensão, pára-raios e equipamentos semelhantes. Apresenta leitura sincrónica por ponteiro mecânico e LCD de matriz de pontos, além de microcontrolador industrial integrado e sistema operativo em tempo real para elevado nível de automatização e forte imunidade a interferências.

Principais características

• Tensões de saída CC selecionáveis: 500 V, 1000 V, 2500 V, 5000 V; comutação automática de faixa de resistência (alcance de medição até 0–1 TΩ).
• Visor duplo sincronizado: ponteiro mecânico (estrutura de fio de tensão ultrafino para alta resistência a vibrações) e ecrã LCD de matriz de pontos para observação e operação claras.
• Cabeçote mecânico integrado com LCD: indicação de dupla escala, comutação automática de faixa e indicadores coloridos/LED para leitura facilitada.
• Microcontrolador industrial embarcado e software em tempo real para operação automatizada e forte imunidade a interferências; cálculo automático da taxa de absorção e do índice de polarização.
• Interface orientada ao utilizador com retenção de dados em caso de falha de alimentação; armazenamento contínuo de até 20 resultados de medição.
• Alerta sonoro durante a geração de alta tensão e circuito de descarga residual integrado que descarrega automaticamente a tensão residual após o ensaio.
• Operação AC/DC com bateria de lítio recarregável integrada e adaptador AC para uso portátil em campo.
• Corrente de curto-circuito de alta tensão ≥ 3 mA, adequada para ensaios em grandes transformadores, geradores, motores de alta tensão, condensadores de potência, cabos de alimentação, pára-raios, etc.
• Design portátil e ergonómico para utilização em campo.

Detalhes do produto (parâmetros chave e condições operativas)

• Tensão de saída: CC −500 V, −1000 V, −2500 V, −5000 V; erro típico de saída: ±5% FS.
• Faixas de precisão e erros de teste:
  • 1 MΩ–20 MΩ: ±10% FS
  • 20 MΩ–1000 MΩ: ±5% FS
  • 1 GΩ–20 GΩ: ±5% FS
  • 20 GΩ–200 GΩ: ±10% FS
  • ≥200 GΩ (até 1 TΩ): ±20% FS
• Faixas de medição por tensão de prova:
  • 500 V → 0–10 GΩ
  • 1000 V → 0–20 GΩ
  • 2500 V → 0–200 GΩ
  • 5000 V → 0–1 TΩ
• Alcance digital de teste e visualização: 0–1 TΩ.
• Temperatura ambiente de operação: 0 °C – 40 °C.
• Humidade relativa: ≤ 70% RH.
• Alimentação: AC 220 V ±10% (com bateria de lítio integrada para uso portátil).
• Dimensões líquidas (C × L × A): 230 mm × 190 mm × 90 mm.
• Peso líquido: < 3 kg.

Especificações

• Modelo: BC2010
• Tipo de produto: Testador inteligente de resistência de isolamento tipo ponteiro com visor duplo (megôhmetro)
• Tensões de saída: 500 V, 1000 V, 2500 V, 5000 V CC
• Faixa de medição de resistência: até 0–1 TΩ (comutação automática de faixa)
• Visor: ponteiro mecânico + LCD de matriz de pontos (sincronizados)
• Precisão/erros: ver faixas de precisão indicadas acima
• Cálculos automáticos: taxa de absorção, índice de polarização
• Armazenamento de dados: guarda até 20 resultados (retenção em caso de falha de alimentação)
• Segurança/descarga: circuito integrado de descarga de alta tensão residual
• Alimentação: rede AC ou bateria recarregável integrada
• Corrente de curto-circuito (HV): ≥ 3 mA
• Dimensões: 230 × 190 × 90 mm; Peso: < 3 kg
