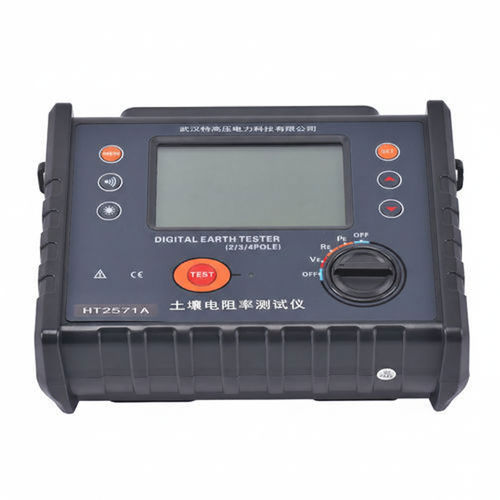

Testador segurança UHV-2571A
de tensãode resistência de ligação de terrade isolamento elétrico

Testador segurança - UHV-2571A - Wuhan UHV Power Technology Co.,Ltd. - de tensão / de resistência de ligação de terra / de isolamento elétrico
Testador segurança - UHV-2571A - Wuhan UHV Power Technology Co.,Ltd. - de tensão / de resistência de ligação de terra / de isolamento elétrico
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo de teste
de tensão, de isolamento elétrico, segurança, de resistividade do piso, de resistência de ligação de terra
Produto testado
de instalação, de solo, para aparelho de telecomunicações, de para-raios
Aplicações
multifuncional, para sistema de alimentação
Configuração
de mão
Outras características
digital, automático, com display LCD

Descrição

Introdução
  • O UHV-2571A é um testador de resistência de aterramento microprocessado para medições rápidas e precisas de resistência de terra e resistividade do solo pelos métodos de 2/3/4 fios. Integra filtragem inteligente, deteção de interface e grande ecrã LCD retroiluminado para avaliação profissional de sistemas de aterramento.


Principais características
  • Suporta medições em 2, 3 e 4 fios para resistência de aterramento e método quadripolo para resistividade do solo.
  • Grande ecrã LCD de 4 dígitos retroiluminado para leitura em baixa luminosidade.
  • Controlo por microprocessador com filtragem de interferências e monitorização (AC 0.01–600 V).
  • Memória interna para 500 grupos de dados e indicadores de estado ('MEM', 'MR', 'FULL', 'OL').
  • Retroiluminação regulável, indicação LED durante a medição e alarme configurável ao exceder um limite.


Parâmetros técnicos (resumo)
  • Resistência de terra (R): 0.00Ω–30.00Ω (±2% rdg ±5 dgt, 0.01Ω); 30.0Ω–300.0Ω (±2% rdg ±3 dgt, 0.1Ω); 300Ω–3000Ω (±2% rdg ±3 dgt, 1Ω); 3.00kΩ–30.00kΩ (±2% rdg ±3 dgt, 10Ω).
  • Resistividade do solo (ρ): 0.00Ω·m–99.99Ω·m (0.01Ω·m); 100.0Ω·m–999.9Ω·m (0.1Ω·m); 1000Ω·m–9999Ω·m (1Ω·m); faixas superiores até 9999kΩ·m com resoluções graduadas. Fórmula: ρ = 2πaR (π=3.14, a = 1 m ~ 100 m).
  • Tensão de terra: AC 0.00–600 V (±2% rdg ±3 dgt, 0.01 V).
  • Frequência de ensaio: 128 Hz. Corrente em curto-circuito: AC > 20 mA (seno). Tensão em circuito aberto: AC ≤ 28 V.
  • Espaçamento dos eletrodos: Ajustável 1 m–100 m (prático: a > 5d para R; a > 20h para ρ).
  • Ecrã & memória: LCD 111×68 mm (campo 108×65 mm); 500 grupos; sobre-faixa indicado por 'OL'.
  • Alimentação & bateria: DC 9 V (6 × LR14), standby > 100 h; desligamento automático após 15 min (APO); indicador de bateria fraca.
  • Acessórios & dimensões: Cabos padrão (vermelho 15 m, preto 15 m, amarelo 10 m, verde 10 m), cabos simples (amarelo 1,5 m, verde 1,5 m), 4 estacas auxiliares; instrumento 240×188×85 mm, aprox. 1280 g (com pilhas).
  • Normas & segurança: Isolamento >20 MΩ; tensão de resistência AC 3700 V rms; conforme IEC61326, IEC61010-1 (CAT III 300 V, CAT IV 150 V), IEC61557-1, IEC61557-5, JJG 366-2004.


Aplicações

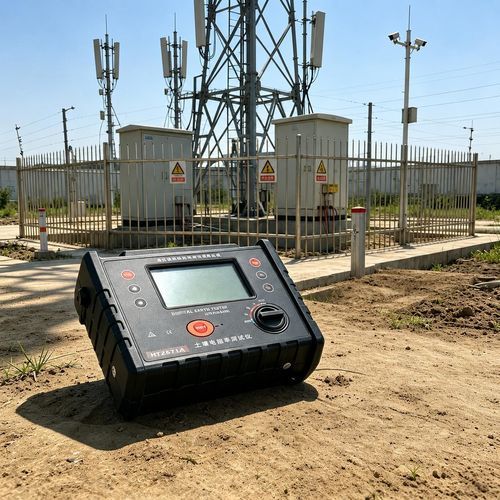

  • Ensaios, verificação e manutenção de sistemas de aterramento em torres de telecomunicações, redes elétricas, postos de gasolina, sistemas de proteção contra descargas atmosféricas e instalações industriais.
