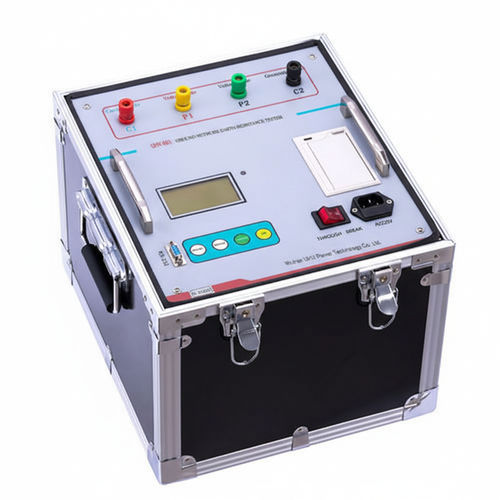

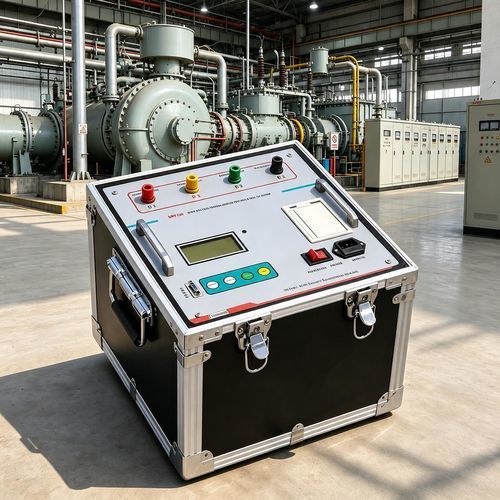

Testador de resistência de ligação de terra UHV-800

de continuidade de terrade solopara equipamento elétrico

O UHV-800 é um instrumento especializado para medir a resistência da rede de aterramento e a continuidade de aterramento entre pontos. Utiliza uma tecnologia de medição anti-interferência por frequências diferentes para obter dados precisos à frequência da rede (50 Hz) mesmo em ambientes com fortes interferências.

Visão geral

• Projetado para grandes redes de aterramento: mede resistência de aterramento e continuidade entre pontos usando correntes de teste senoidais próximas à frequência da rede (45 Hz e 55 Hz).
• Avalia características de sobreposição de corrente e tensão, assim como tensão de passo e tensão de contacto, relevantes para verificações de segurança e conformidade.

Características

• Equivalência à frequência de rede: forma de onda do corrente de teste é senoidal com desvio de ±5 Hz em relação à rede (usa 45 Hz e 55 Hz).
• Forte capacidade anti-interferência: método de frequências diferenciadas combinado com filtragem de software/hardware para resultados estáveis em ambientes ruidosos.
• Alta precisão: erro básico até 0,005 Ω, adequado para redes de aterramento de baixa impedância.
• Funções abrangentes: corrente sobreposta, tensão sobreposta, resistência de aterramento, tensão de passo e tensão de contacto.
• Operação simples: interface por menus que mostra os resultados diretamente.
• Menos fiação necessária: na maioria das medições não são exigidos cabos de corrente de grande secção.

Apelidos

• Testador de resistência da rede de aterramento
• Medidor de resistência de aterramento

Características / Especificações técnicas

• Faixa de medição: 0–200 Ω (incluindo a impedância da pilha de corrente)
• Resolução: 0,001 Ω
• Erro de medição: ±(leitura × 1% + 0,005 Ω)
• Tensão máxima de saída: CA 400 V (45 Hz, 55 Hz, dupla frequência, onda senoidal)
• Corrente máxima de saída: CA 5 A (45 Hz, 55 Hz, dupla frequência, onda senoidal)
• Passos de corrente de saída: 5 / 4,5 / 4 / 3,5 / 3 / 2,5 / 2 / 1,5 / 1 A (passos de 0,5 A, 9 níveis)
• Capacidade anti-interferência: tensão anti-frequência de rede 50 Hz de 10 V
• Requisitos de cabo de medição: secção do núcleo do fio de corrente ≥ 1,5 mm²; secção do núcleo do fio de tensão ≥ 1,0 mm²
• Alimentação: AC 220 V ±10%, 50 Hz
• Dimensões externas: 295 × 340 × 310 mm
• Peso do instrumento: 30 kg
