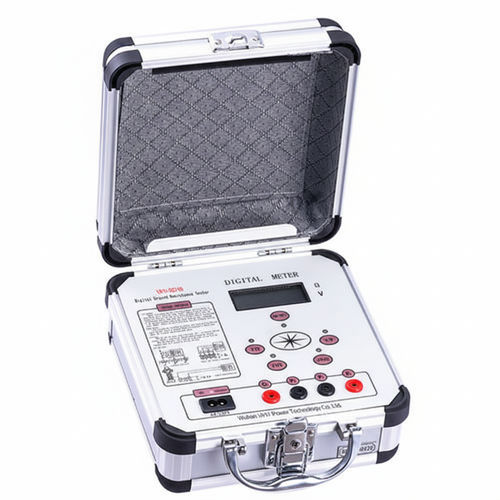

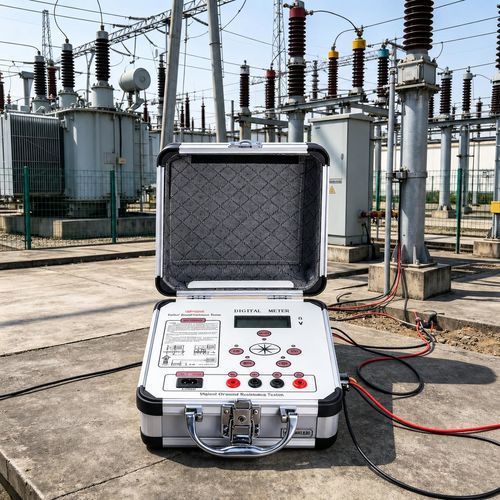

Testador de resistência de ligação de terra UHV-2571B
de resistividade do pisode solopara equipamento elétrico

Testador de resistência de ligação de terra - UHV-2571B - Wuhan UHV Power Technology Co.,Ltd. - de resistividade do piso / de solo / para equipamento elétrico
Testador de resistência de ligação de terra - UHV-2571B - Wuhan UHV Power Technology Co.,Ltd. - de resistividade do piso / de solo / para equipamento elétrico
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo de teste
de resistividade do piso, de resistência de ligação de terra
Produto testado
para equipamento elétrico, de solo
Aplicações
para sistema de alimentação
Configuração
de mão
Outras características
digital, com display LCD, robusto, inteligente, com filtro de alto nível de ruído

Descrição

Visão geral

  • Instrumento portátil de quatro fios para medição da resistência de aterramento e resistividade do solo, modelo UHV-2571B. Projetado para ensaios em campo de sistemas de aterramento, condutores de baixa resistência e tensão de terra CA.


Principais características

  • Carcaça em liga de alumínio de alta resistência com loop de bloqueio de fase e filtro de capacitor comutado para atenuar interferências de rede e RF.
  • Conversor DC/AC que gera corrente alternada de baixa frequência e corrente constante a partir da alimentação DC para medições estáveis em quatro fios.
  • Tolerância a resistências auxiliares: RC (C1–C2) até 0–2 kΩ e RP (P1–P2) até 0–40 kΩ dentro dos limites especificados.
  • Display LED de 3,5 dígitos, gestão automática do zero; exibe “1” em caso de sobrefaixa ou circuito aberto.
  • Indicação inteligente de bateria fraca para garantir a fiabilidade das medições em campo.
  • Tamanho compacto e baixo peso para transporte e uso portátil.


Aplicações

  • Medição da resistência de aterramento e resistividade do solo para sistemas de aterramento.
  • Verificação de condutores de baixa resistência e ligações de aterramento.
  • Medição da tensão de terra CA e verificação da integridade de instalações industriais.


Especificações técnicas

  • Condições de operação: 0 ℃ a +45 ℃; humidade relativa ≤ 85% UR.
  • Faixas de medição (corrente de teste constante): 0–20 Ω (10 mA), 2–200 Ω (10 mA), 20–2000 Ω (1 mA).
  • Faixa de medição de tensão: CA 0–19,99 V.
  • Precisão: 0–0,2 Ω ≤ ±3% ±1 dígito; 0,2–199,9 Ω ≤ ±1,5% ±1 dígito; 1–19,99 V ≤ ±3% ±1 dígito.
  • Resolução: 0,01 Ω, 0,1 Ω, 1 Ω, 0,01 V.
  • Erro devido a resistências auxiliares: RC (C1–C2) — para 0–20 Ω ≤1 kΩ; para 20–2000 Ω ≤2 kΩ. RP (P1–P2) < 40 kΩ → erro ≤ ±5 %. Tensão de terra ≤ 5 V → erro ≤ ±5 %.
  • Dispersão máxima ≤ 2 W.
  • Alimentação: DC — 8 × 1,5 V (pilhas AA, R6); AC — adaptador 220 V / 50 Hz.
  • Dimensões: 220 × 200 × 105 mm. Peso: ≤ 1,4 kg.
