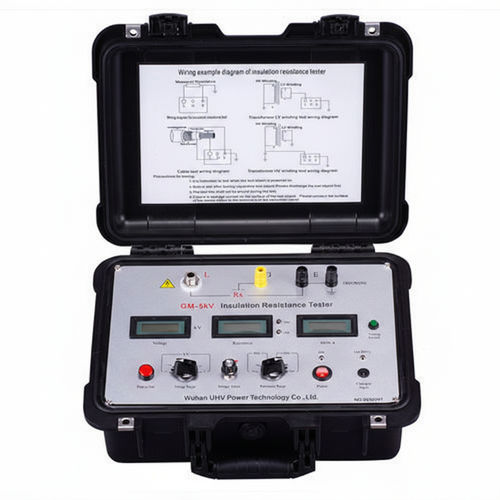

Medidor de resistência de isolamento portátil GM-5kV

Medidor de resistência de isolamento portátil - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Medidor de resistência de isolamento portátil - GM-5kV - Wuhan UHV Power Technology Co.,Ltd.
Guardar nos favoritos
Comparar
Mais informações no site da Wuhan UHV Power Technology Co.,Ltd.

Características

Tipo
portátil

Descrição

Visão geral

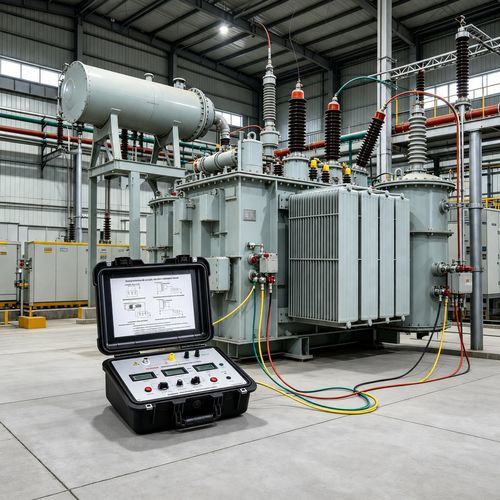

  • O medidor GM-5kV é um megômetro de alta tensão portátil concebido para subestações de alta tensão e centrais elétricas, permitindo a medição da resistência de isolamento de grandes transformadores, máquinas elétricas e cabos, mesmo em ambientes com forte interferência.
  • Disponibiliza saída HV ajustável, ampla faixa de medição de resistência, e funções de temporização e alarme para apoiar análises de taxa de absorção e índice de polarização.


Principais características

  • Forte capacidade anti‑interferência: suportando indução de campo elétrico até 2 mA (50/60 Hz).
  • Alto corrente de curto‑circuito (valor típico 10 mA), adequado para testes em grandes capacidades e alta indutância.
  • Ampla faixa de medição de resistência com alta resolução e leituras precisas.
  • Faixas de saída HV selecionáveis: 0,1 kV; 0,25 kV; 0,5 kV; 1 kV; 2,5 kV; 5 kV — ajuste contínuo de 0 V até a tensão necessária.
  • Lembrete acústico‑óptico e funções de cronometragem para auxiliar o registo e análise (taxa de absorção, índice de polarização).
  • Componentes principais importados para garantir estabilidade e precisão de medição.
  • Estojo integrado e portátil: compacto, leve e fácil de transportar; materiais robustos para uso em campo.


Faixas de medida e precisão

  • 20 MΩ: 0,01 – 19,99 MΩ — precisão ±(5% + 3 dígitos).
  • 200 MΩ: 5,0 – 199,9 MΩ — precisão ±(5% + 3 dígitos).
  • 2000 MΩ: 50 – 1999 MΩ — precisão ±(5% + 3 dígitos).
  • 20 GΩ: 0,5 – 19,99 GΩ — precisão ±(5% + 3 dígitos).
  • 200 GΩ: 5,0 – 199,9 GΩ — precisão ±(10% + 3 dígitos).
  • 2000 GΩ: 50 – 1999 GΩ — precisão ±(20% + 10 dígitos).


Especificações técnicas

  • Modelo: GM-5kV
  • Brand: UHV Power (Wuhan UHV Power Technology Co., Ltd.)
  • Níveis de tensão de saída: 0,1 kV, 0,25 kV, 0,5 kV, 1 kV, 2,5 kV, 5 kV (ajustável de 0 V até a tensão necessária).
  • Precisão da tensão de teste: ±(5% + 10 V).
  • Corrente de curto‑circuito: valor típico 10 mA.
  • Visor: três mostradores digitais LCD 3½ dígitos para tensão de teste, resistência e tempo.
  • Alimentação: bateria de lítio recarregável integrada, DC 15 V; porta para adaptador AC (50/60 Hz) para carregamento.
  • Ambiente de uso: temperatura −20 °C a +40 °C; humidade relativa 20% – 90%.
  • Dimensões (C × L × A): 315 × 240 × 180 mm.
  • Peso: 5,5 kg.


Funções de tempo e alarme

  • Cronómetro até 19 minutos 59 segundos (ciclo a cada 20 minutos).
  • Sinais sonoros aos 15 s, 60 s e depois a cada minuto; bipe curto nesses pontos e leitura da resistência mantida durante 3 segundos.
  • Alarme sonoro contínuo se a leitura for inválida ou inferior ao limite inferior da faixa selecionada.


Documentos incluídos e denominações

  • Apelidos: Testador de resistência de isolamento; Medidor de isolamento.
  • Documentação disponível na página do produto: Manual do utilizador (PDF) e Certificado de calibração (PDF).
