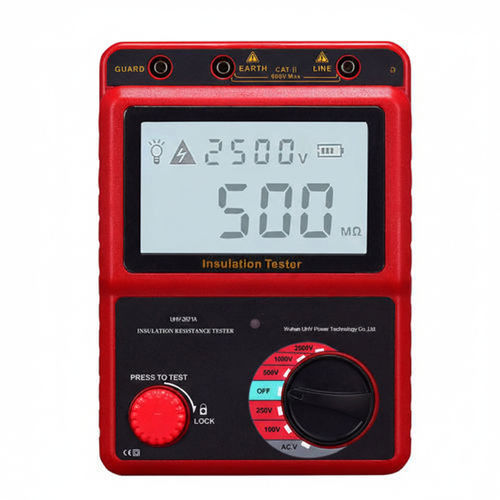

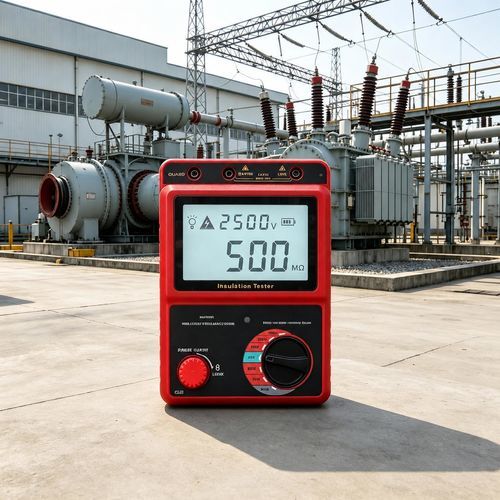

Medidor de resistência de isolamento portátil UHV-2671A

O UHV-2671A é um testador digital portátil de resistência de isolamento para verificação da resistência de isolamento de equipamentos elétricos e cabos em relação à terra. Fornece várias tensões de ensaio em CC, potência de saída adequada e corrente de curto-circuito mensurável para verificações em campo e em laboratório.

Tensões de ensaio e faixas de medição

• Tensões nominais: 100 V, 250 V, 500 V, 1000 V, 2500 V.
• Faixas por tensão: 100 V: 0,0–10 MΩ; 10–100 MΩ; 100–200 MΩ; 250 V: 0,0–10 MΩ; 10–100 MΩ; 100–500 MΩ; 500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1000 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–19,9 GΩ; 2500 V: 0,0–99,9 MΩ; 100–999 MΩ; 1,00–9,99 GΩ; 10,0–49,9 GΩ.

Parâmetros de medição

• Tensão em circuito aberto: DC 100 V ±10%; DC 250 V ±10%; DC 500 V ±20%; DC 1000 V ±20%; DC 2500 V ±20%.
• Corrente de medição padrão (típica nas cargas indicadas): 100 V: 0,2–0,25 mA (em 0,5 MΩ); 250 V: 0,5–0,55 mA (em 0,5 MΩ); 500 V: 1,0–1,1 mA (em 0,5 MΩ); 1000 V: 1,0–1,1 mA (em 1,0 MΩ); 2500 V: 1,0–1,1 mA (em 2,5 MΩ).
• Corrente de curto-circuito: aprox. 1,3 mA.
• Precisão de medição de isolamento: ±5% rdg ±5 dígitos.

Funções e segurança

• Descarga automática após medição para manuseio seguro.
• Retroiluminação LCD para leitura em ambientes com pouca luz.
• Alertas sonoros e sinais visuais para linhas energizadas.
• Desligamento automático após 10 minutos sem operação.
• Indicação de bateria fraca.

Medição de tensão AC

• Modo: medição de tensão AC.
• Faixa: 30–600 V (50/60 Hz).
• Resolução: 1 V.
• Precisão: ±2% rdg ±3 dígitos.

Especificações técnicas

• Display LCD: até 999 contagens.
• Indicação de sobrefaixa: exibe "OL" para resistência de isolamento, "LO" para tensão.
• Auto range: mudança para faixa superior a 1000 contagens; mudança para faixa inferior a 95 contagens (apenas isolamento).
• Taxa de amostragem: 0,5–10 vezes/segundo.
• Altitude de operação: ≤ 2000 m (uso interno).
• Ambiente de operação: 0 °C a 40 °C; humidade ≤ 85%.
• Ambiente de armazenamento: -20 °C a 60 °C; humidade ≤ 90%.
• Proteção contra sobrecarga: faixa de isolamento: AC 1200 V / 10 s; faixa de tensão: AC 720 V / 10 s.
• Tensão de resistência: AC 8320 V (50/60 Hz) / 5 s entre circuito e periferia.
• Impedância de isolamento: >1000 MΩ / DC 1000 V (entre circuito e periferia).
• Fonte de alimentação: DC 9 V (6 × pilhas AA 1,5 V).
• Corrente da bateria: aprox. 800 mA (máx.).
• Vida útil da bateria: aprox. 15 horas.
• Dimensões: 125,4 × 174,6 × 69 mm.
• Peso: 547,44 g (sem baterias e cabos de teste).
• Outras designações: testador de resistência; testador digital de isolamento.

Aplicações típicas

• Manutenção preventiva e verificações de segurança em instalações industriais.
• Verificação do isolamento de cabos durante instalação e comissionamento.
• Testes em campo em motores, transformadores e painéis elétricos.
• Controle de qualidade em produção e laboratórios de P&D.
