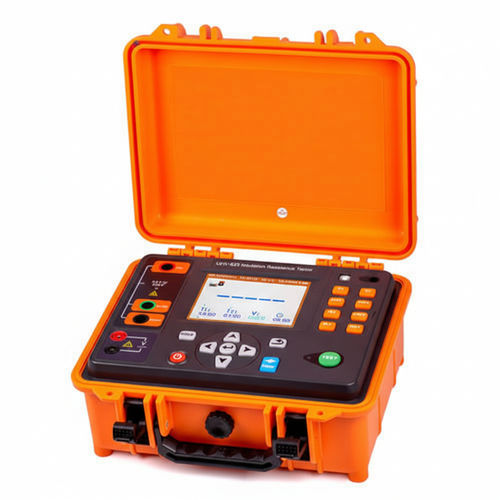

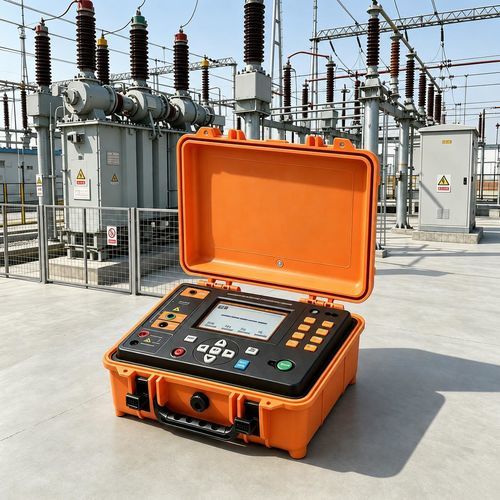

Medidor de resistência de isolamento portátil UHV-823

O UHV-823 é um testador portátil de resistência de isolamento projetado para ensaios precisos em aplicações de energia, telecomunicações, industrial e educacional.

Visão geral do produto

• Sistema de medição de alta tensão com múltiplos modos: teste de resistência de isolamento, descarga dielétrica, teste de tensão externa, stepping-voltage e descarga automática.
• Ecrã colorido de 5,6" com interface bilingue (chinês/inglês) e operação intuitiva.
• Medição de microcorrente e medição a três terminais (guard) para eliminar correntes de fuga.

Vantagens principais

• Resolução de medição: resistência de isolamento até 0,01 MΩ; resolução de capacitância 0,001 μF.
• Cálculo automático do índice de polarização (PI) e da razão de absorção (DAR); teste de capacitância e medição de amostras.
• Função de descarga automática, filtro, indicação LED e alerta sonoro durante a medição.
• Armazenamento de dados até 1000 registos (dados de teste, temperatura ambiente, data/hora); exportação via USB e app Android via Bluetooth para upload de fotos/GPS/dados e geração de relatórios.
• Bateria de lítio recarregável DC 14,8 V 5200 mAh; construção portátil resistente a choque, pó e humidade.

Aplicações

• Telecomunicações
• Sistemas de energia
• Equipamentos meteorológicos
• Manutenção elétrica de centros de dados
• Operações em campos petrolíferos
• Manutenção elétrica industrial (transformadores, motores, cabos)

Medições e funções

• Medição a três terminais: L (saída HV), G (guard/blindagem) e E (terra).
• Teste de resistência de isolamento, teste de capacitância, cálculo automático de PI e DAR, teste de descarga dielétrica, teste de tensão externa e por passos.
• Medição de tensão AC/DC: AC 1 V–1000 V (50/60 Hz), DC 1 V–1000 V.
• Stepping voltage e tecnologia digital de aumento de tensão; descarga automática e filtro para leituras estáveis.

Especificações técnicas (selecionadas)

• Tensões de ensaio: 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10 kV.
• Intervalos e precisão de resistência de isolamento (exemplos): 250 V DC: 0,01 MΩ–10,0 GΩ (±3%rdg±5dgt); até 10 kV DC: 0,01 MΩ–400 GΩ (precisão varia por intervalo).
• Teste de capacitância: 0,200 μF–100,0 μF; resolução 0,001 μF; precisão ±20% ±0,005 μF.
• Corrente de curto-circuito ≥ 5 mA. Intervalo de tempo até 99 min 99 s (configurável).
• Armazenamento: até 1000 registos; exportação USB (cabo 1,5 m incluído); APP Android via Bluetooth para upload e geração de relatórios.
• Temperatura de operação: -10 °C–40 °C (sem condensação < 80% HR). Armazenamento: -20 °C–60 °C.
• Dimensões e peso: 320 mm × 240 mm × 145 mm; aprox. 3,5 kg (incluindo bateria).
• Normas e segurança: EMC IEC61326; classificação de segurança CAT IV 600 V; resistência dielétrica AC 5 kV 50 Hz 1 min entre tampas.
