Medidor de resistência de isolamento portátil GM series

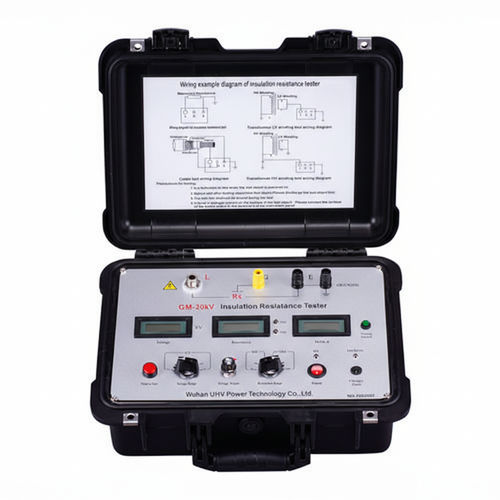

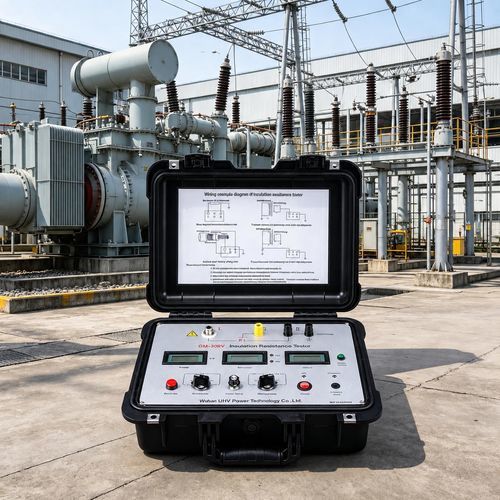

O GM-20kV Adjustable High Voltage Digital Test Set é um megôhmetro portátil projetado para medir a resistência de isolamento com tensões de ensaio selecionáveis até 0 / 5 / 10 / 20 kV. Combina conversão I→V e a função de divisão de um voltímetro digital de dupla integração para exibir diretamente o valor de resistência de isolamento no LCD.

Funções e princípios-chave

• Tensões de ensaio selecionáveis: 0, 5, 10 e 20 kV geradas por um conversor DC/DC do tipo com realimentação.
• Método de medição: método de razão de corrente equivalente a um megôhmetro tradicional; conversão ohm→digital via conversão I→V e divisão pelo voltímetro digital de dupla integração.
• Visor: mostradores LCD de 3½ dígitos exibindo tensão de ensaio, resistência e tempo.
• Alimentação: bateria recarregável interna (lítio ou NiMH mencionada para manutenção); adaptador dedicado DC15V para carregamento; operação contínua típica ~6–8 horas após carga completa (carga ~6–8 h).
• Temporização e alarmes: cronômetro até 19 minutos 59 segundos (ciclo de 20 minutos); sinais sonoros em 15 s, 60 s e cada minuto; bip curto e retenção da leitura de resistência por 3 s nos pontos programados; alarme contínuo se a leitura estiver fora de faixa ou inválida.

Princípio de funcionamento
O instrumento gera alta tensão CC a partir da bateria interna através de um conversor DC/DC e aplica-a entre os terminais E e L através do objeto em ensaio. A corrente resultante é convertida I→V, dividida e processada pelo voltímetro digital para exibir diretamente o valor de resistência de isolamento no LCD. O projeto utiliza circuitos integrados de média/alta escala, fornecendo alta potência de saída e elevada capacidade de corrente de curto‑circuito com múltiplos níveis de tensão de saída.

Precauções

• Segurança: o terminal 'L' é a saída de alta tensão; o terminal 'E' deve ser aterrado.
• Antes de aplicar alta tensão, verifique as condições do instrumento e conecte o resistor de carga antes de ligar para evitar faíscas ou descargas que possam danificar circuitos internos ou resistores padrão.
• Carregamento da bateria: método tensão constante/corrente limitada; carga completa aproximadamente 6–8 horas. Recarregar periodicamente (recomendado a cada três meses) se armazenado por longos períodos para preservar a vida útil da bateria.
• Substituição de bateria: ao recompor células NiMH, selecione células com capacidades semelhantes e carregue completamente cada célula antes da montagem.

Imagens e documentos associados

• Galeria de imagens do produto (vistas e esquemas técnicos) disponível na ficha do produto.
• Manual do usuário e certificado de calibração disponíveis em PDF.

Características / especificações técnicas

• Tensões de ensaio: 0 / 5 / 10 / 20 kV (selecionável)
• Método de medição: conversão I→V + divisão via voltímetro digital de dupla integração (método de razão de corrente)
• Capacidade de anti-interferência de campo elétrico: 2 mA (50/60 Hz)
• Temporizador/alarme: até 19:59, ciclo 20 min; alarmes a 15 s, 60 s e cada minuto; retenção de leitura 3 s; alarme contínuo se leitura inválida ou abaixo do limite
• Visor: LCD 3½ dígitos para tensão, resistência e tempo
• Fonte de alimentação: bateria recarregável integrada; carregamento DC15V via adaptador dedicado
• Ambiente de uso: -20 °C a +40 °C; humidade relativa 20%–90%
• Dimensões (C×L×A): 315 × 240 × 180 mm
• Peso: 5,5 kg
• Nomes alternativos: Insulation Resistance Tester; Insulation Meter; Adjustable High Voltage Digital Tester
