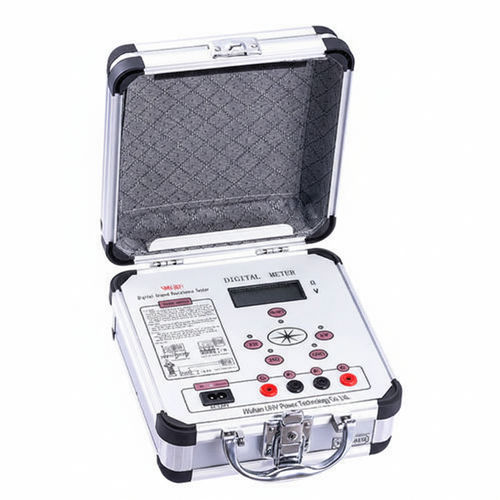

Testador de resistência de ligação de terra UHV-2571

de resistividade do pisode solopara equipamento elétrico

O UHV-2571 é um instrumento portátil digital que combina métodos de medição de três e quatro terminais, utilizando circuitos integrados de média e grande escala em substituição à geração manual de corrente de ensaio. Destina-se a medições fiáveis de resistência de aterramento, resistência de condutores de baixo valor, resistividade do solo e tensão CA, com melhor imunidade a interferências.

Características

• Invólucro em liga de alumínio de alta resistência, adequado para uso em campo.
• Modo de rastreamento síncrono com PLL e filtro por capacitor de comutação para elevada imunidade a interferências de frequência industrial e RF.
• Tecnologia de conversão DC/AC que converte CC em corrente alternada de baixa frequência com corrente constante para medições estáveis.
• Permite resistências auxiliares de aterramento (RC) e potenciais auxiliares (RP) dentro dos limites especificados sem afetar significativamente os resultados.
• Sem necessidade de ajuste manual ou balanceamento; visor LCD 3(1/2); indicação de sobrecarga como "1".
• Mede resistência de aterramento, resistência de condutores de baixo valor, resistividade do solo e tensão CA. Manual do utilizador e certificado de calibração disponíveis.

Parâmetros técnicos

• Temperatura ambiente: 0℃ ～ +45℃
• Humidade relativa: ≤ 85% UR
• Faixa de medição e corrente constante (RMS): Resistência: 0～2 Ω (10 mA), 2～20 Ω (10 mA), 20～200 Ω (1 mA)
• Faixa de medição de tensão: CA 0～19,99 V
• Precisão de medição: 0～0,2 Ω ≤ ±3% ±1d; 0,2 Ω～199,9 Ω ≤ ±1,5% ±1d; 1～19,99 V ≤ ±3% ±1d
• Resolução: 0,001 Ω, 0,01 Ω, 0,1 Ω, 0,01 V
• Resistência auxiliar admissível (RC entre C1 e C2): para 0～2 Ω e 2～20 Ω ≤ 1 kΩ; para 20～200 Ω ≤ 2 kΩ
• Potencial auxiliar (RP entre P1 e P2): RP < 40 kΩ, erro ≤ ±5%
• Tensão de terra admissível (valor eficaz à frequência da rede): ≤ 5 V, erro ≤ ±5%
• Perda máxima de potência: ≤ 2 W
• Alimentação (DC): 8 × 1,5 V (AA, R6) baterias
• Alimentação (AC): 220 V / 50 Hz
• Dimensões: 220 × 200 × 105 mm
• Peso: ≤ 1,4 kg

Características / especificações

• Modelo: UHV-2571
• Marca: UHV Power
• Funções de medição: resistência de aterramento, resistência de condutor de baixa resistência, resistividade do solo, tensão CA
• Visor: LCD 3(1/2)
• Anti-interferência: rastreamento síncrono PLL e filtro de capacitor de comutação
• Fontes de corrente: saídas de corrente constante para diferentes faixas (10 mA / 1 mA)
• Alimentação: bateria ou rede (8×AA ou 220 V/50 Hz)
• Físico: invólucro em liga de alumínio; compacto e leve (≤ 1,4 kg)
