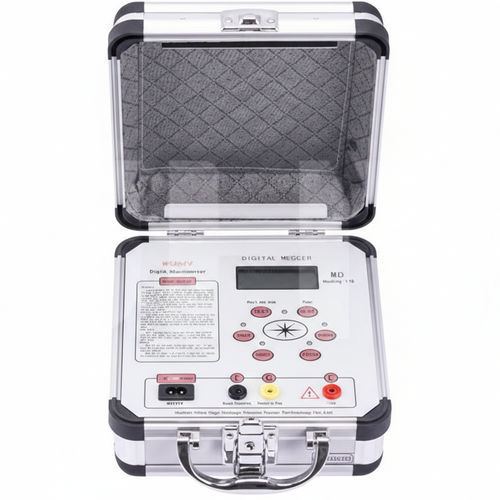

Medidor de resistência de isolamento portátil UHV-2672

O testador de resistência de isolamento UHV-2672 é um instrumento portátil alimentado por baterias para medir a resistência de isolamento entre terra e fase e entre fases, com leitura digital em LCD para uso em campo.

Principais funcionalidades

• Alta potência de saída com corrente de curto-circuito > 1,6 mA para rápida estabilização da tensão
• Quatro tensões de ensaio selecionáveis: 500 V, 1000 V, 2500 V, 5000 V
• Sistema DC/DC alimentado por bateria para geração precisa de tensões de prova em modo portátil
• Circuitaria de medição inteligente com conversão I/V, divisor de tensão de precisão e indicação direta da resistência no visor LCD
• Comutação automática de faixas e painel intuitivo para ensaios eficientes

Princípio de medição

• O instrumento gera alta tensão contínua a partir de baterias internas e aplica-a entre os terminais E (earth) e L (line). A corrente resultante através da amostra é convertida e processada para apresentar o valor da resistência de isolamento no visor digital.

Vantagens técnicas

• Alta precisão de medição em todas as faixas
• Múltiplas faixas de tensão com comutação automática para medições contínuas
• Operação confiável a bateria para ensaios em campo sem fonte externa
• Medida direta da corrente de curto-circuito para melhorar a precisão em resistências altas e baixas

Características do produto

• Desempenho de saída robusto e invólucro em liga de alumínio para durabilidade em campo
• Tecnologia anti-interferência e arquitetura de circuito proporcional para leituras estáveis
• Sistema operacional inteligente com seleção automática de faixa e interface LCD clara
• Capacidade de medição direta da corrente de curto-circuito para condições de ensaio precisas

Característcas / especificações técnicas

• Condições de trabalho: temperatura ambiente 0℃～+45℃; humidade relativa ≤85%
• Níveis de tensão de saída: 500 V, 1000 V, 2500 V, 5000 V
• Faixa de medição: 0 ～ 19990 MΩ
• Resolução: 0.01 MΩ, 0.1 MΩ, 1.0 MΩ, 10.0 MΩ
• Erro relativo: 0 ～ 2000 MΩ ≤ ±5% ±2 d; 2000 MΩ ～ 19990 MΩ ≤ 10% ±2 d
• Tensão/carga: 5000 V / 40 MΩ
• Queda de tensão: cerca de 10%
• Corrente de curto-circuito: > 1,6 mA
• Alimentação (DC): pilhas 8 × 1,5 V (AA)
• Alimentação (AC): 220 V / 50 Hz
• Consumo: dissipação em repouso ≤ 160 mW; potência máxima ≤ 2,5 W
• Dimensões (volume): 235 × 200 × 135 mm³
• Peso: < 1,4 kg
