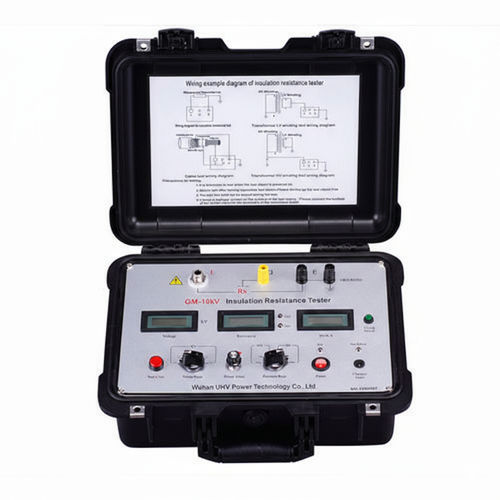

Medidor de resistência de isolamento GM-10kV

O Testador digital de alta tensão ajustável GM-10kV é um equipamento industrial de medição de resistência de isolamento que gera níveis selecionáveis de tensão contínua e mede a corrente de fuga para calcular a resistência de isolamento. Destina-se a verificações em subestações, centrais elétricas, linhas de transmissão, cabos enterrados e aéreos, bem como em grandes transformadores e motores.

Alcance e precisão

• 20 MΩ — Faixa efetiva: 0.01–19.99 MΩ — Precisão: ±(5%+3d)
• 200 MΩ — 5.0–199.9 MΩ — ±(5%+3d)
• 2 GΩ — 0.05–1.999 GΩ — ±(5%+3d)
• 20 GΩ — 0.5–19.99 GΩ — ±(5%+3d)
• 200 GΩ — 5.0–199.9 GΩ — ±(10%+3d)
• 2000 GΩ — 50–1999 GΩ — ±(20%+10d)

Observações importantes / precauções

• Tensão de calibração: faixa MΩ = 0.5 kV; faixa GΩ = 2.5 kV.
• Para garantir precisão nas medições de resistência, a tensão de ensaio deve ser superior a 20% da tensão nominal utilizada.
• Quando a tensão de ensaio exceder 8 kV e for necessário medir resistências superiores a 20 GΩ, recomenda-se proteger o eletrodo HV exposto no ar para evitar ionização atmosférica.
• A faixa 2000 GΩ destina-se a uso de referência em ambientes secos (HR < 70%).

Características

• Tensão de ensaio DC ajustável: múltiplos níveis selecionáveis (ex.: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV — conforme o modelo).
• Display LCD digital para leitura direta e clara dos valores de resistência de isolamento.
• Alta imunidade a interferências: anel de proteção equipotencial e filtro ativo passa‑baixas de 4ª ordem.
• Automação: alguns modelos realizam cálculo automático de absorption ratio e polarization index e comutação automática de faixas.
• Segurança: descarga automática após o teste; evitar descarga manual até o voltímetro indicar zero.

Área de aplicação

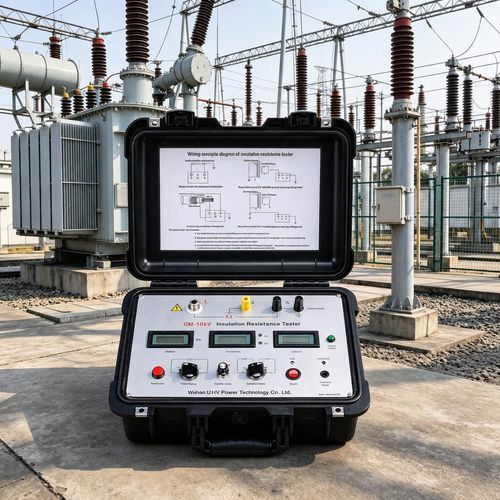

• Testes de isolamento em subestações de alta tensão, centrais elétricas, linhas de transmissão, cabos enterrados ou aéreos, grandes transformadores e motores.
• Também aplicável em telecomunicações, instalações eletromecânicas e serviços de manutenção industrial.

Características / Especificações técnicas

• Nome do produto: GM-10kV Adjustable High-Voltage Digital Tester
• Série/Modelo: GM series
• Nomes alternativos: Insulation Resistance Tester; Insulation Meter
• Tensões típicas selecionáveis: 0, 0.25 kV, 0.5 kV, 2.5 kV, 5 kV (dependendo do modelo)
• Display: LCD digital
• Medidas anti-interferência: anel de proteção equipotencial; filtro ativo passa‑baixas de 4ª ordem
• Funções automáticas: cálculo automático de absorption ratio e polarization index (em alguns modelos); comutação automática de faixa
• Faixas de medição e precisões: ver seção «Alcance e precisão» acima
• Nota de operação: utilizar faixas mais altas (p.ex. 2000 GΩ) em ambientes secos (HR < 70%)
• Documentação incluída: Manual do usuário, Certificado de calibração (PDF)
• Fabricante: Wuhan UHV Power Technology Co., Ltd.
