Megômetro analógico UHV-2565

digitalportátilde alta tensão

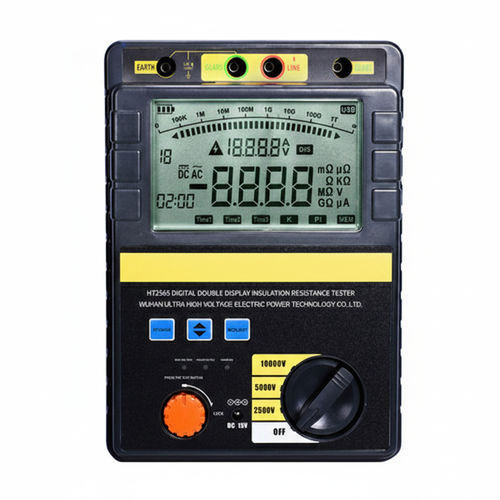

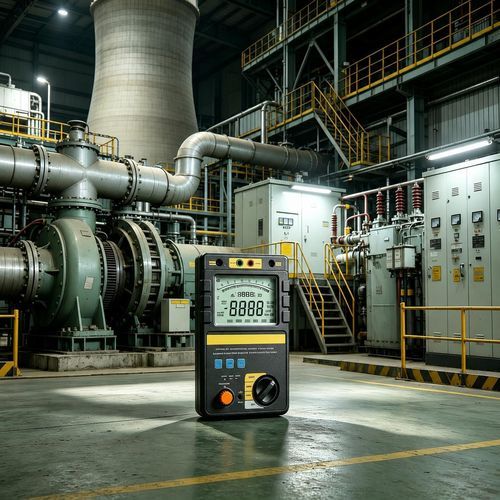

O megômetro digital tipo ponteiro UHV-2565 é um instrumento portátil concebido para medir a resistência de isolamento de transformadores, geradores, motores, capacitores de potência, para-raios e cabos de alimentação. Disponibiliza tensões de ensaio selecionáveis e uma ampla faixa de medição até 400 GΩ, com indicação analógica e ecrã digital para observação da tendência e leituras precisas.

Principais características

• Opções de tensão de saída: 2500 V CC, 5000 V CC, 10000 V CC.
• Indicação dupla: ponteiro analógico para observar variações e display digital para leituras precisas.
• Microcomputador monopuce incorporado com sistema em tempo real para automação e elevada imunidade a interferências.
• Armazenamento automático de resultados e proteção contra falhas de energia; armazena até 19 medições consecutivas.
• Alarme sonoro e indicação visual quando é gerada alta tensão.
• Corrente de curto-circuito de alta tensão ≥ 1 mA; adequado para ensaios em transformadores, geradores, motores, capacitores, para-raios e cabos; design portátil para trabalho em campo.
• Alimentação: 8 pilhas AA recarregáveis de alta capacidade e adaptador de carregamento externo; suporta operação AC/DC.

Especificações técnicas

• Faixas de medição e precisão: DC2500V: 5 MΩ – 100 GΩ ±5%; DC5000V: 10 MΩ – 200 GΩ ±5%; DC10000V: 25 MΩ – 400 GΩ ±5%; outras faixas ±10%.
• Condições de referência: temperatura 23 ℃ ±5 ℃.
• Corrente de curto-circuito de alta tensão: ≥ 1 mA.
• Fonte de alimentação: 8 × pilhas AA recarregáveis; adaptador de carga externo incluído; suporte AC/DC.
• Temperatura/umidade de operação: -10 ℃ a 40 ℃; humidade relativa máxima 85%.
• Temperatura/umidade de armazenamento: -20 ℃ a 60 ℃; humidade relativa máxima 90%.
• Desempenho de isolamento: resistência de isolamento entre circuito e invólucro medida a 1000 V CC, até 2000 MΩ (dados do fabricante).
• Resistência dielétrica: 3 kV CA / 50 Hz entre invólucro e chassis por 1 minuto.
• Dimensões: 230 × 190 × 90 mm; Peso: 2,5 kg.
• Display e gravação: indicação combinada por ponteiro analógico e display digital; gravação automática de resultados e interface de operação intuitiva.
