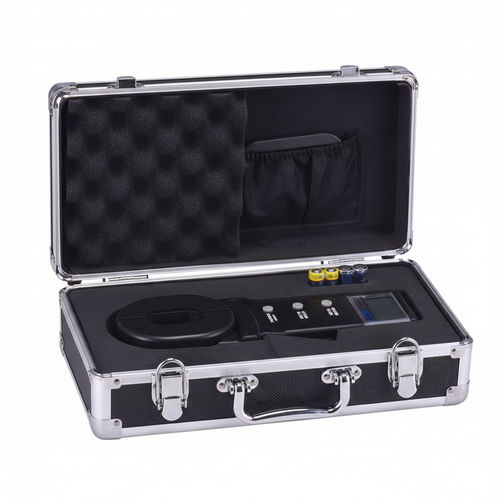

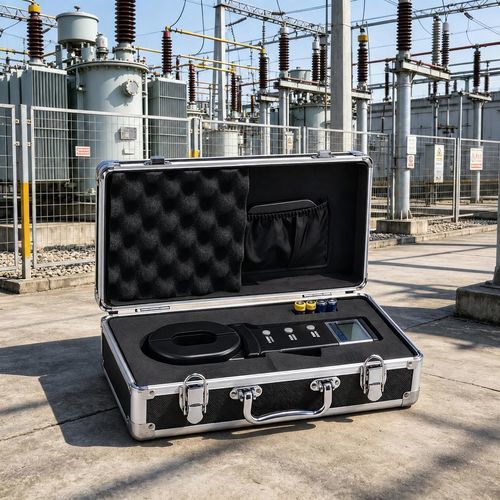

Testador de resistência de ligação de terra ETCR2000

de corrente de vazamentopara equipamento elétricoindustrial

O testador de resistência de aterramento com braçadeira ETCR2000 é um instrumento do tipo braçadeira para medição sem contacto da resistência de aterramento, projetado para energia, telecomunicações, meteorologia, campos petrolíferos, construção e equipamentos elétricos industriais. Permite medições seguras e rápidas sem hastes auxiliares, com forte imunidade a interferências e boa precisão.

Aplicações

• Medição da resistência de aterramento em redes de energia, locais de telecomunicações, torres meteorológicas, instalações petrolíferas, obras e equipamentos elétricos industriais.

Características principais

• Aplicável a todos os tipos de condutores de aterramento: barra redonda, barra plana, perfil em ângulo.
• Medição de resistência sem contacto para operações seguras e rápidas (sem necessidade de haste auxiliar).
• Isolamento de proteção dupla para maior segurança do operador.
• Forte imunidade a interferências e alta precisão de medição.
• Alimentação por baterias (4 × 5#) para conveniência em campo.
• Abertura da mandíbula: 32 mm; variantes com mandíbula longa e mandíbula redonda.

Multimédia e documentação

• Vídeos do produto para orientação visual disponíveis.
• Manual do utilizador e certificado de calibração (PDF) disponíveis para download.

Características / especificações técnicas

• Fonte de energia: 6 VDC (bateria alcalina 4 × 5#).
• Temperatura de operação: -10℃ ～ 55℃.
• Humidade relativa: 10% ～ 90%.
• Ecrã LCD: LCD de 4 dígitos, área de visualização 47 × 28,5 mm².
• Abertura da mandíbula (máx.): 32 mm.
• Peso (bateria incluída): mandíbula longa 1160 g; mandíbula redonda 1120 g.
• Tamanho da mandíbula: mandíbula longa 285 mm × 85 mm × 56 mm; mandíbula redonda 260 mm × 90 mm × 66 mm.
• Marca à prova de explosão: Exia Ⅱ BT3 (Número do certificado: CE0802010).
• Nível de proteção: isolamento duplo.
• Característica estrutural: medição integrada na mandíbula.
• Modo de comutação: automático.
• Campo magnético externo tolerável: < 40 A/m.
• Campo elétrico externo tolerável: < 1 V/m.
• Tempo por medição: 1 segundo.
• Frequência de medição de resistência: > 1 kHz.
• Resolução máxima de medição de resistência: 0,001 Ω.
• Faixa de medição de resistência: 0,01 ～ 1000 Ω.
• Faixa de medição de corrente: 0 ～ 20 A.
• Frequência da corrente medida: 50/60 Hz.
• Dados de medição armazenáveis: 99 grupos.
• Faixa de ajuste do valor crítico do alarme de resistência: 1 ～ 199 Ω.
• Faixa de ajuste do valor crítico do alarme de corrente: 1 ～ 499 mA.
• Dimensões: 350 × 200 × 100 mm³.
• Peso do instrumento: 2 kg.
