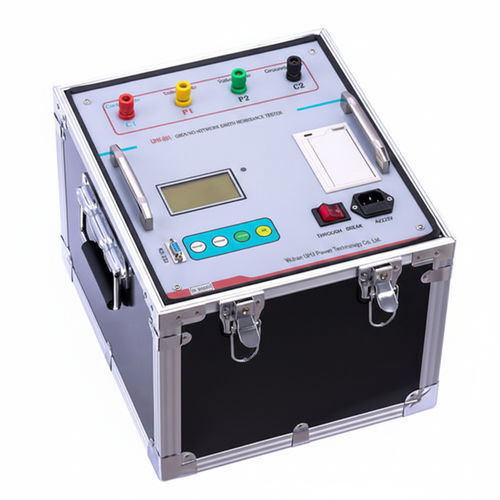

Testador antirroubo UHV-801

de massa

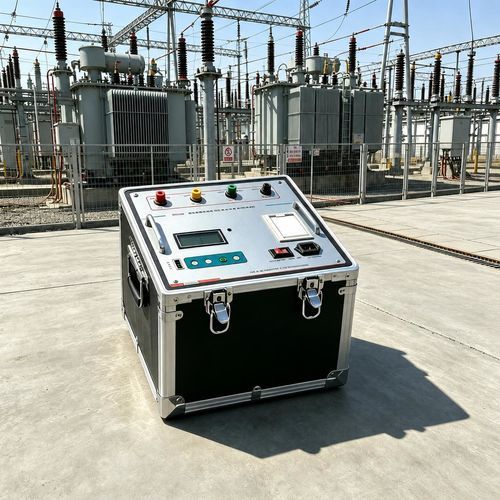

O Testador de resistência de aterramento de rede UHV-801 é um medidor AC de conversão de frequência com controlo por microprocessador, concebido para medir com precisão resistência de aterramento, tensão de contato/passo e resistividade do solo em redes energizadas. Apresenta capacidade anti‑interferência a 50 Hz e corrente de ensaio de 3 A para medições em rede viva, reduzindo a necessidade de arranjos de alta corrente e cablagem pesada; indicado para subestações, centrais elétricas e sistemas de proteção contra raios.

Introdução do produto

• Medição AC por conversão de frequência com controlo microprocessado para leituras estáveis em redes em serviço.
• Âmbito de medição: resistência de aterramento, tensão de passo/contato e resistividade do solo (intervalo de interesse 4Ω–10Ω em verificações específicas).
• Design orientado ao campo: formato compacto que reduz o cabeamento comparado a métodos de 30 A.

Principais características

• Simulação precisa da frequência de rede — formas de onda senoidais com variação ±5 Hz (45 Hz / 55 Hz).
• Tecnologia avançada anti‑interferência — medição em frequência variável combinada com filtragem digital.
• Precisão elevada — resolução de erro base 0,005 Ω para ensaios em sistemas de baixa impedância.
• Capacidades de medição integradas — ensaio de polos de corrente/tensão, resistência de aterramento, tensão de passo e de contato.
• Interface de utilizador — menu em chinês com leituras diretas para operação simplificada.
• Operação de campo eficiente — implantação mais leve evitando linhas de alta corrente.

Vantagens técnicas

• Simulação verdadeira da frequência de serviço (senoidal).
• Rejeição superior de ruído e filtragem digital.
• Resolução no escalão de miliohm (0,001 Ω).
• Teste multi-parâmetro integrado.
• Fluxo de trabalho simplificado para medições rápidas.

Características / especificações técnicas

• Faixa de medição: 0–200 Ω (inclui impedância de pilha)
• Resolução: 0.001 Ω
• Erro de medição: ±(leitura × 1% + 0.005 Ω)
• Tensão máxima de saída: AC 400 V (45 Hz, 55 Hz, dupla frequência, onda senoidal)
• Corrente máxima de saída: AC 5 A (45 Hz, 55 Hz, dupla frequência, onda senoidal); modo 3 A para ensaio em rede energizada
• Níveis de corrente de saída: 9 níveis — 5 / 4.5 / 4 / 3.5 / 3 / 2.5 / 2 / 1.5 / 1 A (passos de 0.5 A)
• Capacidade anti‑interferência: suporta interferência de frequência de rede 50 Hz até 10 V
• Requisitos de cabos de medição: secção do condutor de corrente ≥ 1.5 mm²; secção do condutor de tensão ≥ 1.0 mm²
• Alimentação: AC 220 V ±10%, 50 Hz
• Dimensões externas: 295 × 340 × 310 mm
• Peso do instrumento: 30 kg
