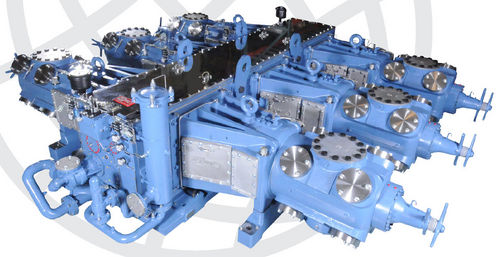

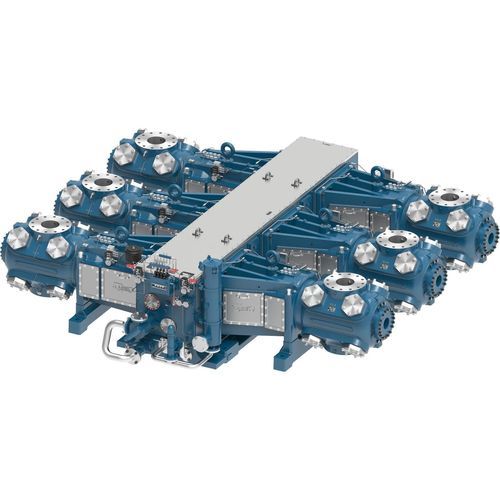

往復コンプレッサー KBZ

プロセスガス自然ガスモーター無し

概要
KBU および KBZ は、大馬力の駆動機と高い圧縮容量を必要とする用途向けに設計された、大形の分離式中速往復圧縮機です。これらのフレームはロッド総荷重最大150,000 lbに対応し、現場要件に合わせた複数スロー構成で提供されます。

用途
パイプライン輸送、ミッドストリームのガス処理、ガス貯蔵など、吸込条件が変動し容量制御が重要な産業用途で一般的に使用されます。

性能 — スロー別概要
2スロー
KBU | KBZ
定格出力: 2,600 | 2,600
ストローク (in): 5.75 | 6.75
最大回転数: 1,200 | 1,000
ピストンスピード: 1,150 | 1,125
ロッド径 (in): 2.875 | 2.875
ロッド総荷重 (lbs): 150,000 | 150,000
平均重量 (lbs): 24,000 | 24,000
最大長さ (in): 86 | 86
公称幅 (in): 192 | 192
クランク中心線 (in): 24 | 24

4スロー
KBU | KBZ
定格出力: 5,200 | 5,200
ストローク (in): 5.75 | 6.75
最大回転数: 1,200 | 1,000
ピストンスピード: 1,150 | 1,125
ロッド径 (in): 2.875 | 2.875
ロッド総荷重 (lbs): 150,000 | 150,000
平均重量 (lbs): 45,000 | 45,000
最大長さ (in): 135 | 135
公称幅 (in): 192 | 192
クランク中心線 (in): 24 | 24

6スロー
KBU | KBZ
定格出力: 7,800 | 7,800
ストローク (in): 5.75 | 6.75
最大回転数: 1,200 | 1,000
ピストンスピード: 1,150 | 1,125
ロッド径 (in): 2.875 | 2.875
ロッド総荷重 (lbs): 150,000 | 150,000
平均重量 (lbs): 68,000 | 68,000
最大長さ (in): 183 | 183
公称幅 (in): 192 | 192
クランク中心線 (in): 24 | 24

製品の特長

• 高効率オイルフィルター：カートリッジ式フィルター（定格1ミクロン／絶対12ミクロン）。
• 多用途なデロード装置：ほとんどのシリンダーでヘッド側手動可変容積クリアランスポケット（VVCP）を提供。吸込弁用の空気式デローダは限定的に提供。
• 高強度ボルト：荷重接合部にはグレード8のボルト、バルブキャップには疲労対策ボルトを採用し確実な締結を実現。

材料

• 灰色鋳鉄クランクケース：鍛鋼クランクシャフト、灰色鋳鉄クロスヘッドガイド、青銅スラストベアリング、トリメタル主軸受。
• 球状黒鉛鋳鉄クロスヘッド：合金鋼クロスヘッドピン。
• 鍛鋼コンロッド：クロスヘッドピンブッシュは青銅製、トリメタルコンロッドベアリング、グレード8の応力ボルト。

シリンダーと設計
Ariel のシリンダーは、信頼性と性能のバランスをとるバルブにより広い圧力範囲で使用可能です。各フレームの馬力とロッド荷重能力を完全に活用するシリンダーオプションが揃い、必要なガス量と圧力を実現するために多数の構成で組み合わせ可能です。Ariel 7 パフォーマンスソフトウェアを用いて特定用途向けの圧縮機構成をモデリング・設計します。

技術仕様

• シリーズ / 型式：KBU / KBZ。
• ストローク：KBU 5.75 in (146 mm)；KBZ 6.75 in (171 mm)。
• 最大回転数：KBU 1,200；KBZ 1,000。
• ピストンロッド径：2.875 in (73 mm)。
• ロッド総荷重能力：150,000 lbs；引張：75,000 lbs；圧縮：80,000 lbs。
• 構成別定格出力：2スロー 2,600；4スロー 5,200；6スロー 7,800（指定がある場合の値）。
• 構成別概算重量：24,000 lbs（2スロー）；45,000 lbs（4スロー）；68,000 lbs（6スロー）。
• 最大長さ（in）：86（2スロー）；135（4スロー）；183（6スロー）。公称幅（in）：192。クランク中心線（in）：24。
